热电阻测量时采用的测量电路主要有两种类型:利用电桥平衡原理进行测量;给电阻通一个已知恒流,根据在电阻上产生的电压推出电阻。通过将电阻变化成电信号反映出来,得出温度值。

1、二线制热电阻测量电路图


在工业测量中,二线制热电阻测量相对准确度不高,主要由于引线电阻及其变化会带来附加误差。如在100℃时Pt100热电阻的热电阻率为0.379Ω/℃,这时若导线的电阻值为2Ω,则会引起的测量误差为5.3 ℃。

2、三线制热电阻测量电路图

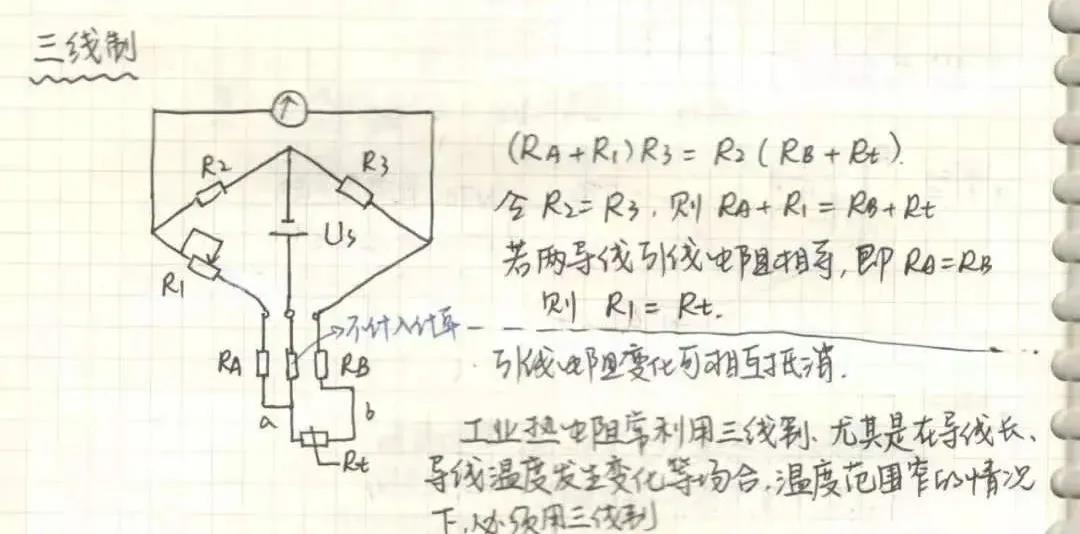

三线制接线法构成可以消除内引线电阻的影响,测量精度高于两线制。目前三线制在工业检测中应用最广。而且,在测温范围窄或导线长,导线途中温度易发生变化的场合必须考虑采用三线制热电阻。可见三线制接线法可很好的消除引线电阻,提高热电阻的精度。


3四线制热电阻测量电路图

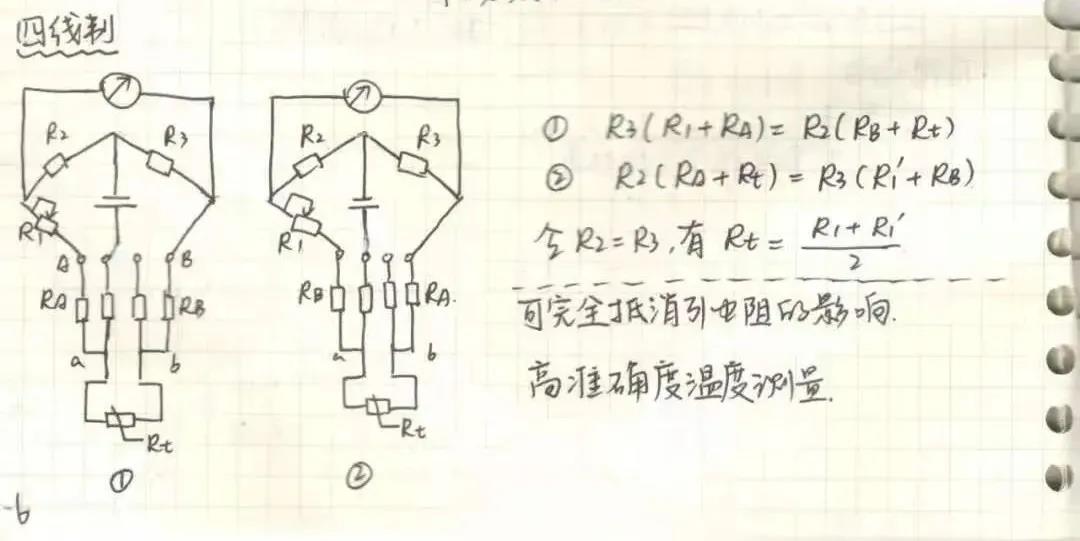

四线制在热电阻感温元件的两端各连两根引线,此种引线形式称为四线制热电阻。此种引线方式不仅可以消除内引线电阻的影响,而且在连接导线阻值相同时,可消除该电阻的影响。总体来说,四线制测量方式不受连接导线的电阻的影响,从而得到高准确度的温度测量。



总体来说:二线制,电流回路和电压测量回路合二为1,精度差,常用于用于近距离测量。三线制,电流回路的参考位和电压测量回路的参考位为一条线,精度稍好,常用于用于远距离测量。四线制,电路回路和电压测量回路独立分开,精度高多选用此类方式。
