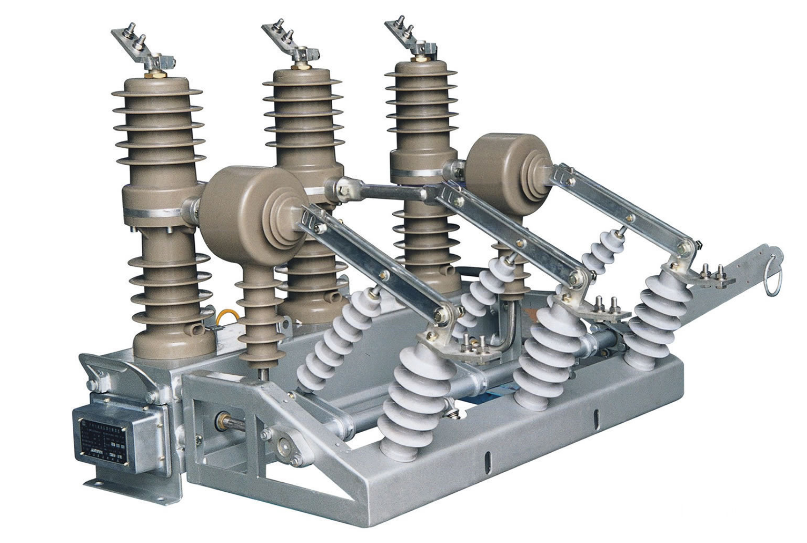

高压断路器(或称高压开关）是变电所主要的电力控制设备，具有灭弧特性，当系统正常运行时，它能切断和接通线路及各种电气设备的空载和负载电流；当系统发生故障时，它和继电保护配合，能迅速切断故障电流，以防止扩大事故范围。

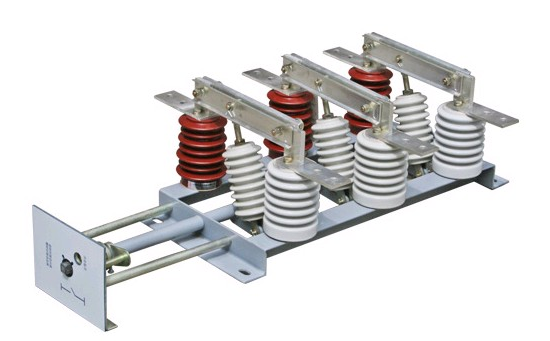

隔离开关没有灭弧装置，虽然规程规定其可以操作于负荷电流小于5A的场合，但其总体属于不能带负荷操作；但隔离开关结构简单，从外观上能一眼看出其运行状态，检修时有明显断开点。

断路器在使用中简称为”开关”，隔离开关在使用中简称为”刀闸”，二者常联合使用。高压断路器隔离开关两者之间区别如下：

1）高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。

2）高压隔离开关一般是不能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的高压隔离开关，只是结构上与负荷开关不同，相对来说简单一些。

3）高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分高压断路器不具隔离功能，也有少数高压断路器具隔离功能。

4）高压隔离开关不具备保护功能，高压负荷开关的保护一般是加熔断器保护，只有速断和过流。

5）高压断路器的开断容量可以在制造过程中做的很高。主要是依靠加电流互感器配合二次设备来保护。可具有短路保护、过载保护、漏电保护等功能。
