电磁流量计频繁被腐蚀触发停车,多次换表为何屡换屡坏?



工厂的盐酸吸收装置是关键设备,主要用水和弱盐酸吸收氯化氢气体生产高浓度盐酸,在工厂的经营中起着至关重要的作用。2018年5月23日,某化工厂DCS操作人员突然发现盐酸吸收装置的电磁流量计跳零,且流量计表体有盐酸泄漏,为了防止盐酸泄露后造成环保安全事故,工厂立刻停车。该装置自2015年投产后,为了保证泵出口盐酸浓度,在泵出口引出一路36%浓度盐酸回流到吸收降膜吸收器,回流管线上安装电磁流量计用于流量检测。电磁流量计为何频繁触发停车?方法试尽,为何屡换屡坏?

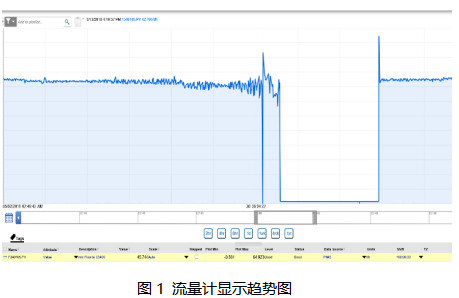

2018年5月23日,某化工厂DCS操作人员突然发现盐酸吸收装置的电磁流量计跳零,他们立刻通知工艺检查。





经过现场工艺仔细排查,发现是电磁流量计表体被腐蚀导致损坏,有约1Kg盐酸泄露。盐酸有毒且有腐蚀性,易挥发,吸入气态盐酸会严重损伤人的呼吸道,如果盐酸继续大量泄漏,会导致生产事故,污染环境,甚至引发人员伤亡。现场工艺紧急联系仪表人员,要求迅速解决现场问题。


仪表人员到现场检查后,发现电磁流量计表体腐蚀严重,已经无法使用,必须进行更换。但由于装置生产压力大,整个换表必须在1h内完成(不含置换管道及准备时间),所以接地环在目测正常后便没有进行更换,换表后成功解决了本次故障,生产得以正常进行。

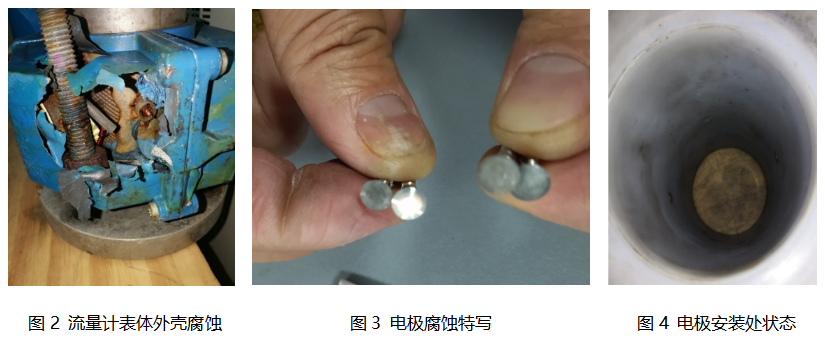

仪表运行三个月后又出现同样故障,这时才意识到不是偶然现象。仪表人员立即联系产品厂家服务工程师一起排查分析故障原因,现场拆除流量计检查,发现电磁流量计内衬无明显损坏,打开表体,发现盐酸从四个电极链接处泄漏了,仪表内部腐蚀严重,线圈完全损坏。排除外部环境腐蚀仪表线圈可能性,发现接地环连接处电缆有腐蚀现象,测量接地电阻无穷大。

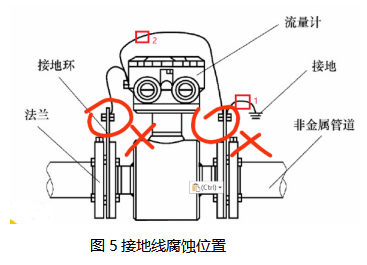

仪表选型方面电极和接地环满足技术要求,项目施工也严格按照规范进行,已正常运行三年多。但是由于加了防喷溅护套,在巡检时只靠肉眼观察很难判断接地是否正常,也没有对接地电阻进行有效检测。同时盐酸吸收单元区域偶尔有酸性气体泄漏,导致附近设备不同程度腐蚀,接地环连接处接地线腐蚀,接地电阻较大,造成流体介质与电极有电势差,产生电极表面效应,导致电极腐蚀,引起介质内漏并腐蚀线圈。




事故的真相被彻底揭开,罪魁祸手竟然是小小的接地环!诸如此类的问题在仪表的日常运维中并不少见,在大多数现场故障中,为了满足工艺需求,通常解决问题的方法是以换表为优先,往往治标不治本,达不到了解故障的真相和彻底杜绝隐患的目的。面对此类事故,如何才能够做好日常运维呢?


经验教训在故障的处理过程中切勿仅凭经验,应严格按照施工规范要求对各项技术指标进行验证检查。同时应加强现场仪表巡检深度,发现隐患后举一反三。



防范措施电磁流量计良好接地非常重要(尤其是在非金属管道上),在平时维修或者检查时不容易发现潜在隐患。在此经验上建立了一年一次全厂预防性维修检查,测量接地电阻(要求<10Ω),观察接地线有无破损,连接处有无腐蚀。



持续改进对于新增仪表设备一定按照施工技术规范进行,建立简短有效的各类仪表安装技术确认检查表,执行过程中双人作业,签字确认。


面对频发故障,我们该如何思考,怎么解决?从发现故障,到分析故障,到解决故障以及做好后续的预防性维修管理工作。请关注《仪表问答 案例汇编》这本书~
