电磁阀在工业自动化系统中起着关键作用，其性能直接关系到流体控制的效率和安全性。在选型时，如果对电磁阀的特性和应用环境没有深入了解，可能会导致不理想的运行效果。此外，安装方式的不当和对常见隐患的忽视也常常会引发故障。
01
电磁阀选型规范及注意事项
HG/T 20507-2014自动化仪表选型设计规范
第11.9.3条 电磁阀的选用应符合下列要求：
1、用于遥控、程序控制、联锁系统、实现气路自动关闭，使控制阀开或关的场合。
2、用于控制单、双作用气缸执行机构、气动薄膜执行机构、气动控制阀及其他控制系统进行气路的自动切换控制或联锁程序控制的电磁阀，宜选用二位三通式。
3、用于控制双作用气缸和带有活塞式执行机构的调节阀，以及使用开关阀的自控系统中实现自动切换和程序控制的电磁阀，可选用二位四通、五通式。
4、当要求缩短控制阀动作时间的场合，电磁阀宜作为先导阀与大容量气动继动器组合使用。
5、工艺有特殊要求的工况，可设置电磁阀现场手动复位。
注意事项（个人经验，仅供参考）
①防爆区在满足防爆需求的前提下建议优先选用隔爆型电磁阀。
②直动型电磁阀对风压要求比先导式高，供气压力不稳的场合应特别注意，另外功耗较大，数量较多时要考虑电源模块功率是否足够带动。
③参与安全联锁的电磁阀不应带有手动强制旋钮或按钮。
④订货时关注气动阀安装方向，原则是保持与电磁阀配套的气源过滤减压器处于垂直状态。这个细节往往容易被忽视，造成后期气动阀安装到工艺管道上时气源过滤减压器处于水平状态，整改起来会比较麻烦。
⑤单作用执行机构若采用两位五通电磁阀，接管式安装时可通过封堵一侧出气口的方式变为两位三通与单作用气缸配套。对于Namur标准安装的两位五通电磁阀则不需要封堵，否则会导致气缸排气不畅造成执行机构动作异常。
02
电磁阀常见的几种安装形式

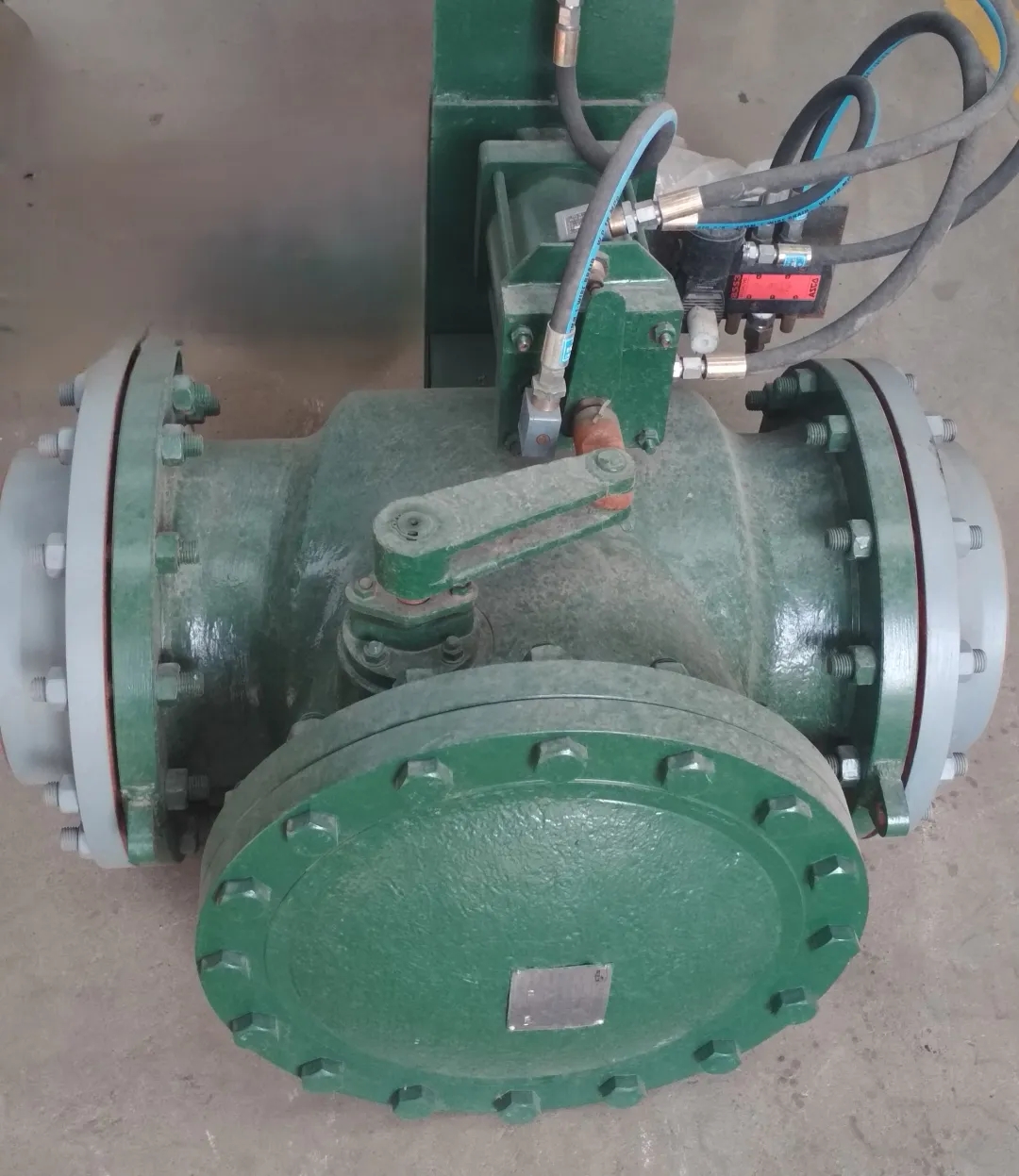

1）接管式安装
电磁阀通过气源管连接到气动执行机构上，这种安装方式比较灵活，常用于直动式电磁阀、接管式先导电磁阀以及采用快速接头的系统中。

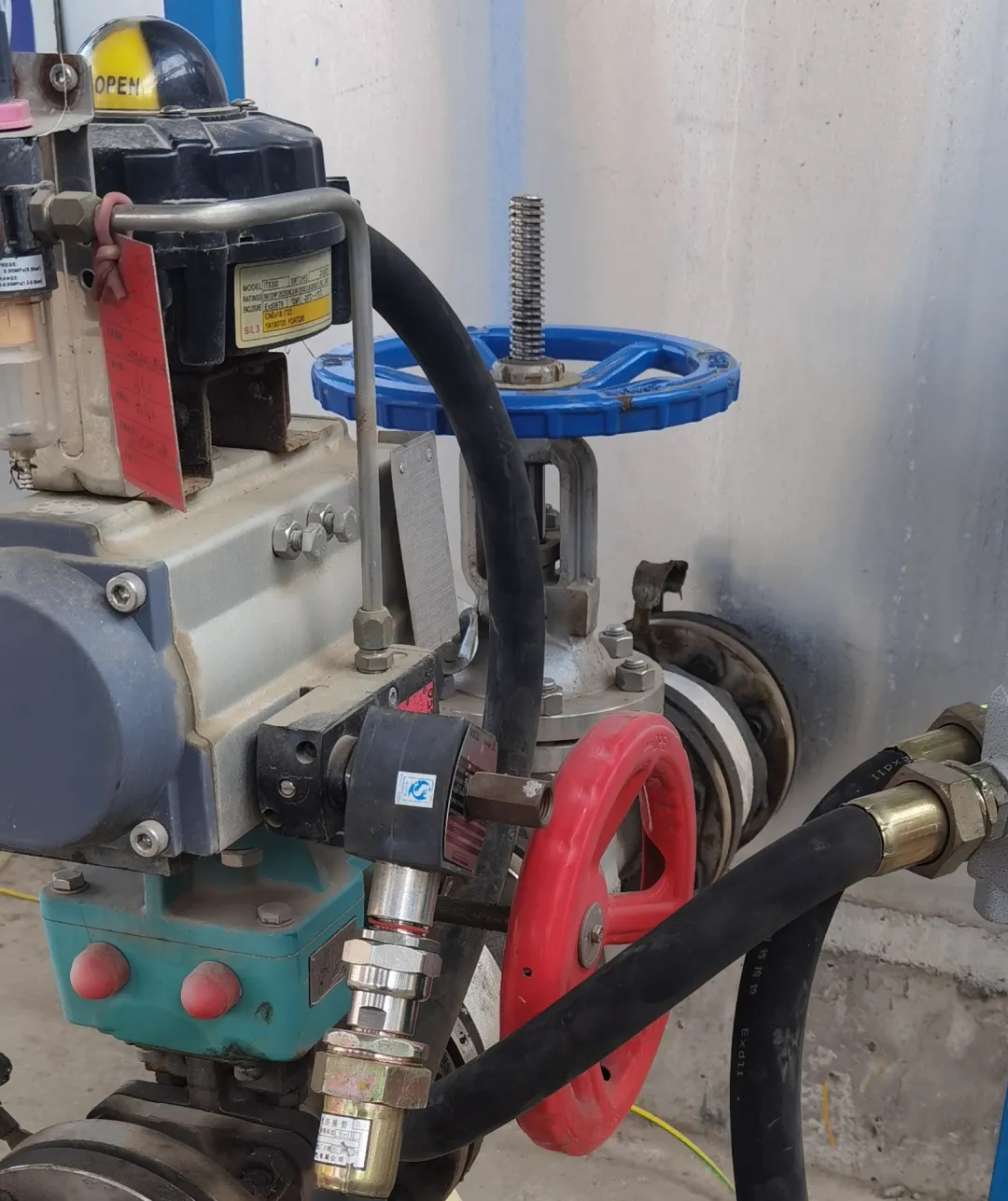

2）Namur标准安装
Namur标准安装即通常所说的贴面式安装、板式连接，电磁阀通过Namur板紧贴到气动执行机构上。先导式电磁阀普遍采用这种安装方式，简化了气路，更换电磁阀时拆卸比较方便，同时减少了气源接头处可能存在的泄漏点。

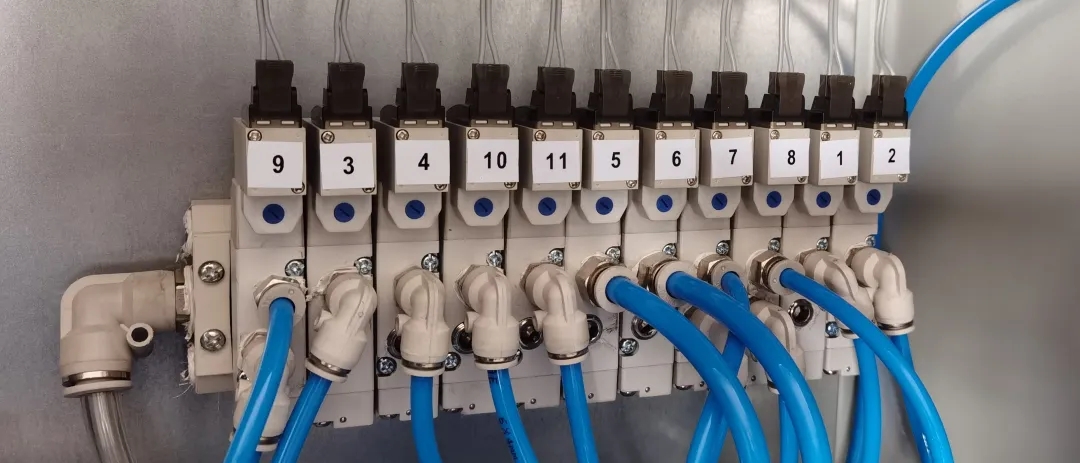

3）集装式（阀岛）安装
这种安装方式在“制药行业”撬装设备如制氮机、干燥机和轮胎成型机、硫化机、自动包装机等各类机械设备上应用十分普遍，这种方式可大大简化气源配管，方便安装与维护，特别适用于复杂的气路系统。

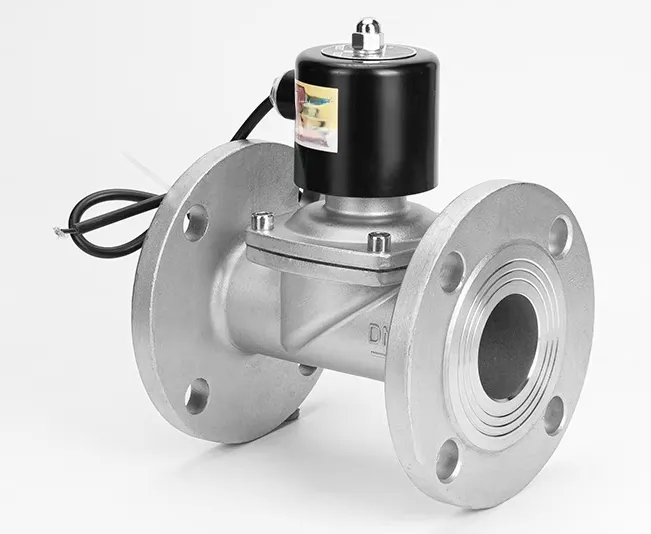

4）法兰连接或螺纹连接
此方式针对管道式电磁阀。通过法兰或螺纹直接与工艺管道相连。
03

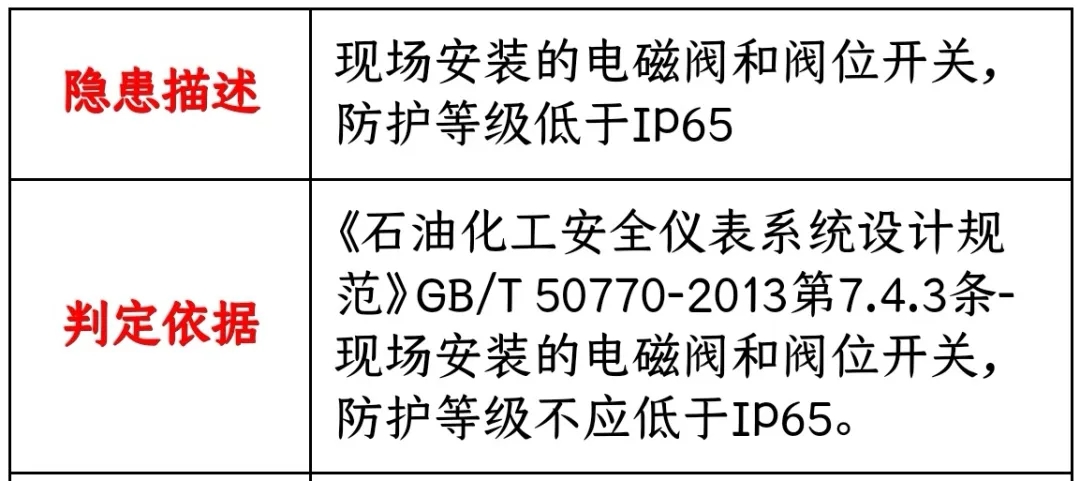

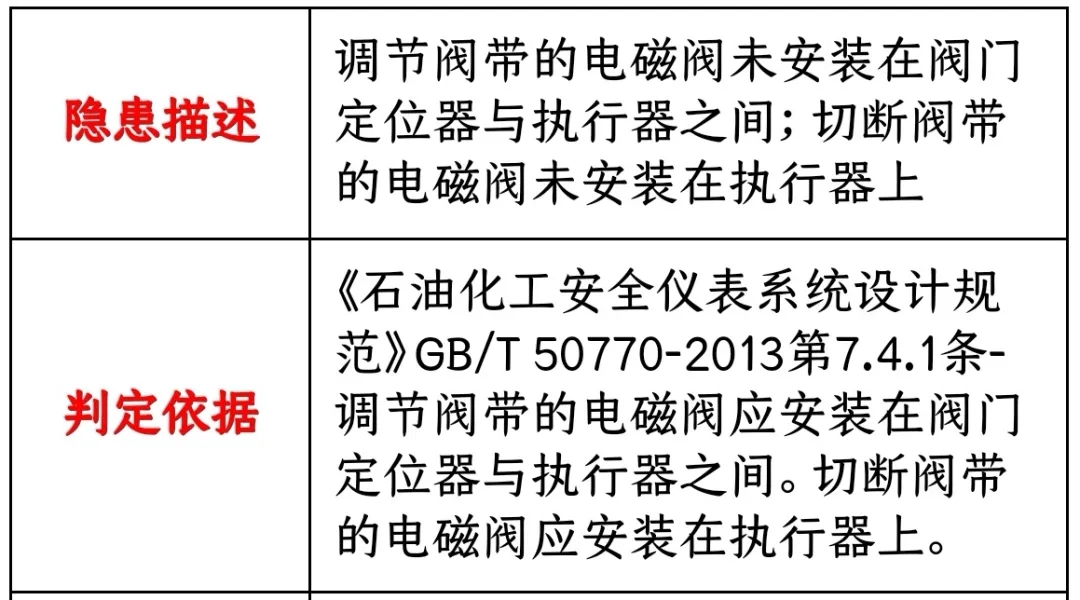

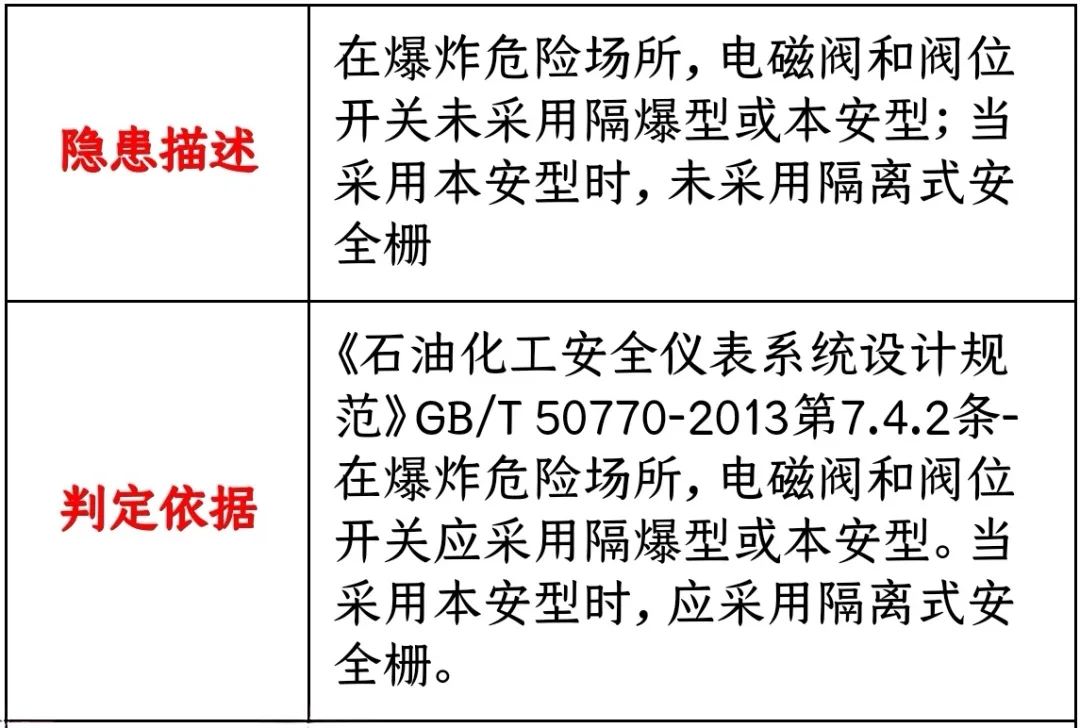

常见隐患描述及判定依据
