专家谈 | 于世恒谈仪表防水

下图为仪表及接线箱进水案例图片：

下面我们从仪表壳体、仪表接线盒（箱）的防爆、防护基本结构，仪表线缆的引入等几个环节逐一分析。

关于防爆结构

本安仪表没有什么争议，只需把密封面做好，仪表进线口用普通防尘防水密封接头可靠引入线缆即可。



隔爆仪表常被误读，有人认为隔爆仪表壳体及接线盒一定有缝隙，因为这是由隔爆原理决定的。隔爆箱体必须通过有一定缝隙及宽度的隔爆面才能释放消减箱体内的爆炸能量，确保内部渗入的爆炸气体被箱体内的带电器件点燃后不会传爆到外面。

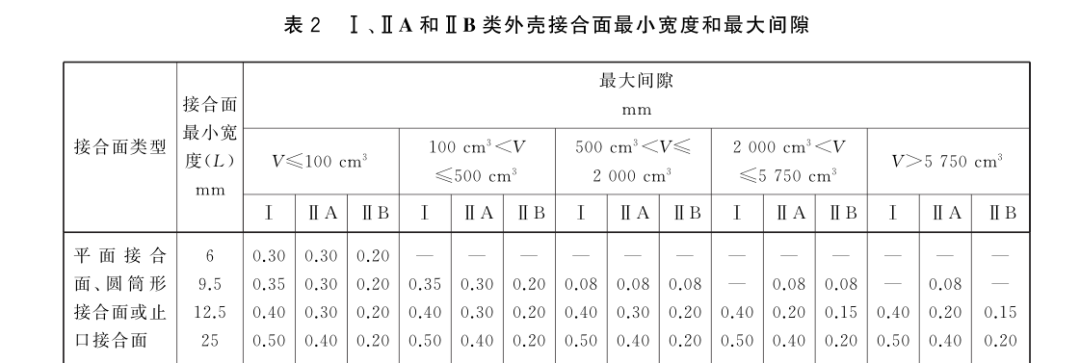

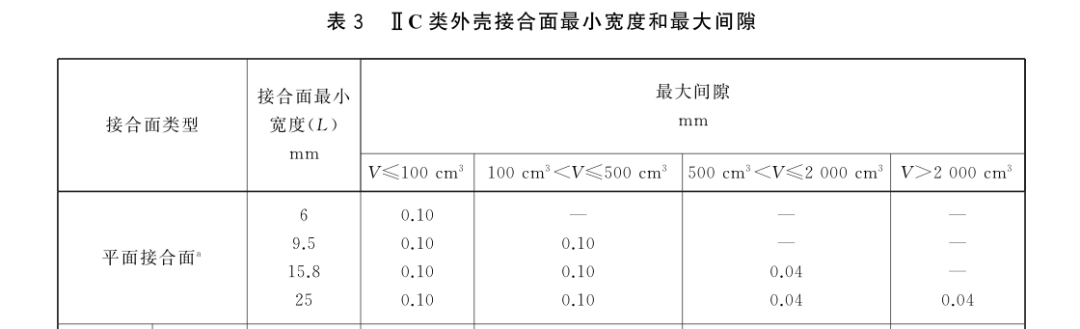

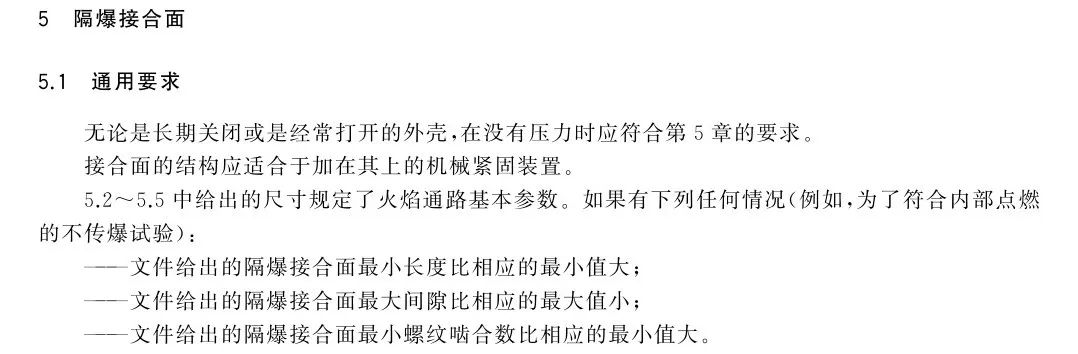

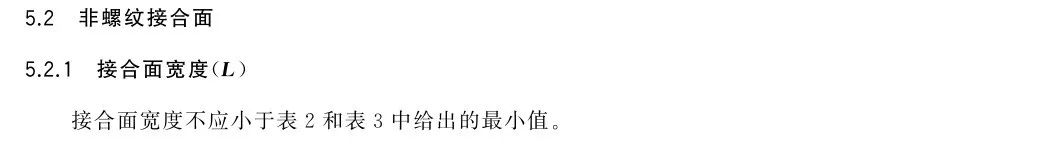

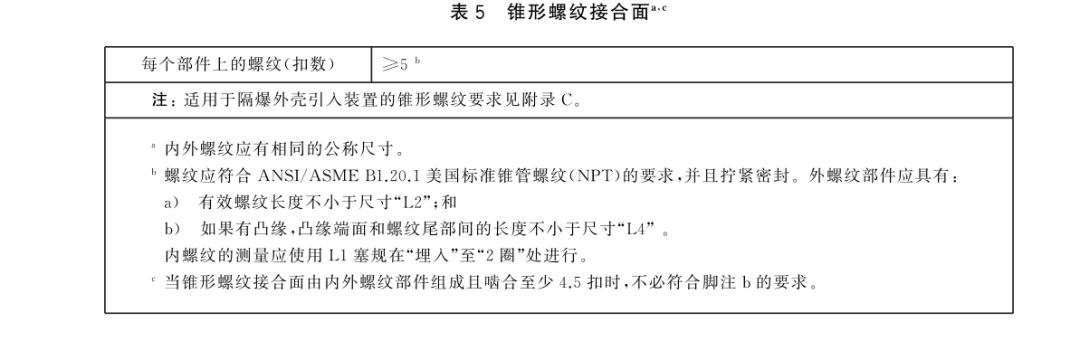

GBT 3836.2-2021 《爆炸性环境 第 2 部分：由隔爆外壳“d”保护的设备》中规定：

上述规范条款明确表明：无论是盒盖结合面还是进线口螺纹结合面有缝隙是必须的。因为隔爆结构有缝隙，所以容易进水，逻辑上没毛病。最近仪表圈比较火的文章《专家不建议使用防爆软管》一文中也认为：防爆软管接口不密封易渗水，因此不建议用防爆软管。

难道要隔爆就不能做到防护吗？隔爆和防护是这么矛盾吗？隔爆结合面难道不能加密封垫？

关于防护结构

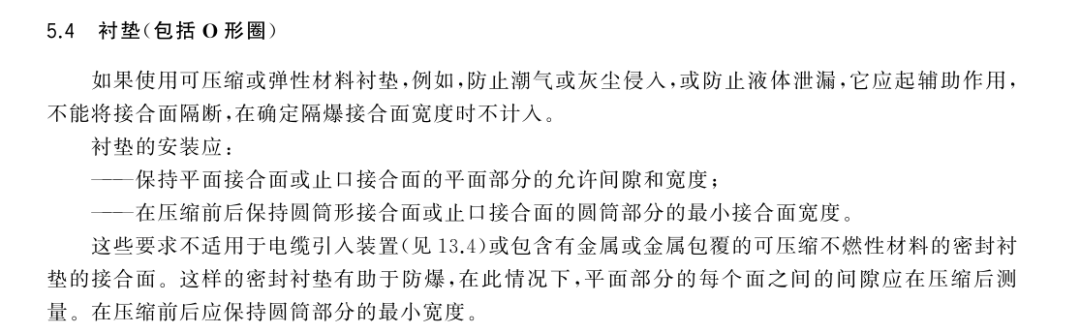

GBT 3836.2-2021 是这样规定的：

仪表的防护等级 IPXX , 大家都不陌生，其实仪表防爆接线箱同样有 IP 防护等级，不但防爆接线箱有防护等级，仪表线缆引入装置（防爆接头）同样具有 IP 防护等级。

那么仪表防爆壳体及接线箱能做到 IP65 的防护等级吗？答案是肯定的。

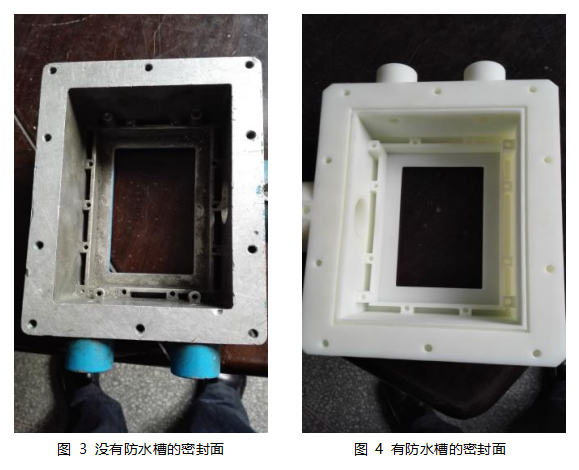

首先必须选隔爆面有防水槽的防爆箱，这样可以加密封垫，在隔爆面之间因为有防水槽中密封垫的作用，水跟灰尘无法从隔爆面的缝隙中进入到防爆箱内部。

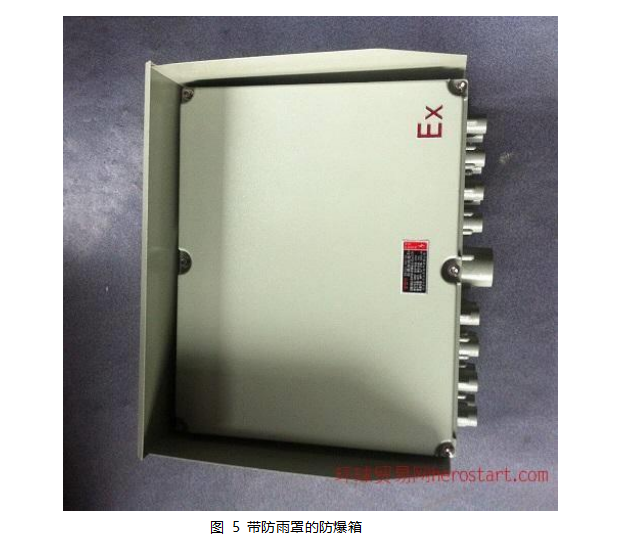

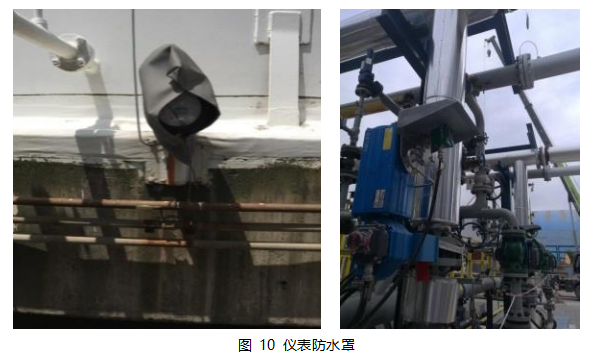

其次就是隔爆面带防雨罩的选防爆箱，这样可以保证在防水槽中密封垫老化的时候不会有灰尘跟雨水进入防爆箱内部。


最后就是防爆箱的进出线口，必须选带密封垫，具有同样防护等级的防水型夹紧双密封防爆接头作为线缆引入装置。


防爆仪表壳体及接线箱只有通过以上三个地方都达标才能够达到 IP65 的防爆等级。防护等级对于防爆仪表壳体及接线箱的使用寿命来说起到非常关键的作用。

从以上分析可见隔爆仪表壳体及接线箱是可以做到防水级别防护等级的。


解决仪表防渗水（灰尘、蒸汽、油）问题关键点


1、防爆仪表壳体及接线箱采购时除要求厂家提供防爆合格证书外，还必须提供水压测试报告、及其他组件联合测试报告。

2、正确选择仪表设备防护等级

户外的仪表大家都知道选 IP65 防护级别的，但往往忽视防爆仪表接线箱防护等级的选择，防爆仪表接线箱也应该选 IP65 的，既选带防水槽可以加密封垫的及带防雨罩的。这样可以确保不进水。要求厂家提供 IP65 测试报告。

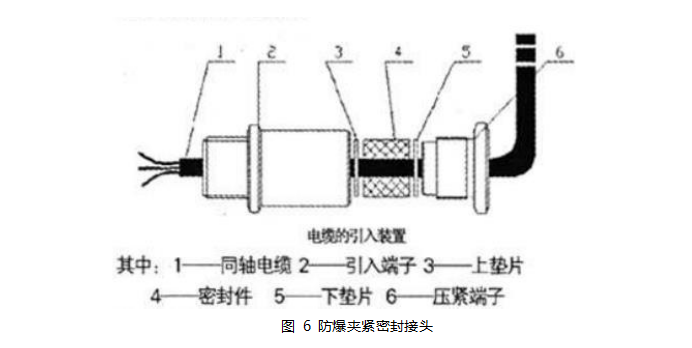

3、 正确选择防爆仪表及防爆接线箱的线缆引入装置（见图 6）

引入装置就是将电缆引入仪表设备，而不改变该设备防爆型式防爆性能的装置。

引入装置的形式有：密封圈式、浇铸固化填料密封式、金属密封环式。

引入装置同样具有防爆形式及防护等级，这个不能用错。

在室外的防爆仪表、防爆接线盒（箱）、线缆引入装置应选择 IP65 防护级别的，并要求厂家提供 IP65 测试报告及拉力试验、机械强度试验报告。

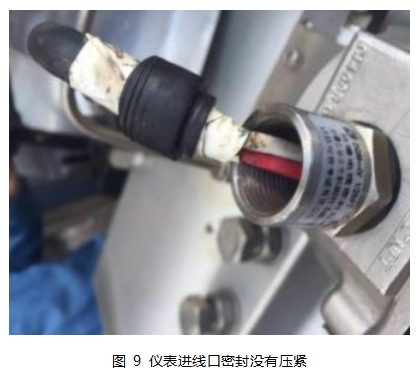

现场最常见的问题是仪表防护等级是 IP65 的，但是仪表引入装置防护级别不对，是渗水的主要原因之一。

4、正确选择仪表线缆线径，确保与仪表接线口密封接头相匹配。

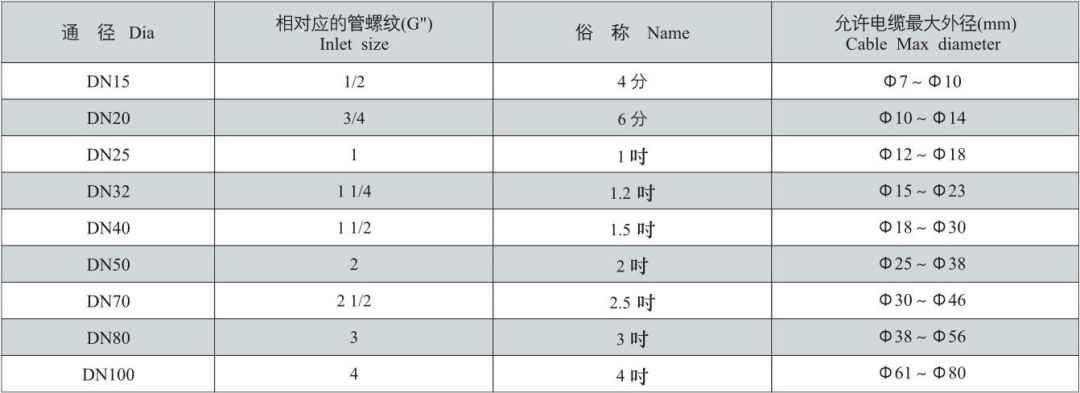

仪表防爆密封接头对电缆线经要求：

如果仪表线缆与仪表接口不匹配，正确的做法是采用 Y 型密封接头连接，把剥去外层保护的仪表线缆芯线，通过 Y 型密封接头灌注密封填料达到密封要求。




户外应选不锈钢材质的。

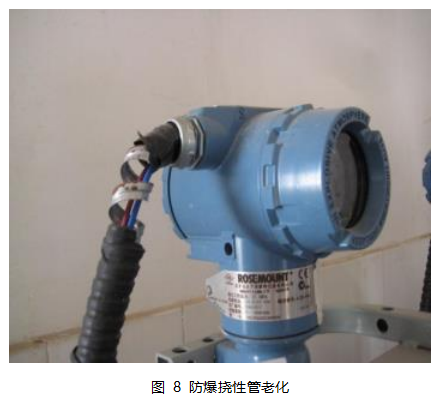

当密封圈非轴向压缩长度能够确保防爆挠性管压紧引入装置内的密封圈时，防爆挠性管与引入口直接连接，利用防爆挠性管的前端接头压紧密封圈且抱紧电缆。
