新规 | 氯气报警值设置以后有依据了

"
对于氯气探测器的报警值设置问题,许多单位都比较困惑。根据GB/T 50493-2019氯气的最高允许浓度(MAC)值为1mg/m³(可换算为0.3ppm)。市场上供应的氯气探测器测量范围通常是0~10ppm或者0~20ppm。也就是说,如果按OEL值设定报警值,市面上根本买不到合适的探测器。那氯气探测器的报警值究竟设置为多少比较合适呢?
"



氯气是剧毒物质,其危险类别为:
急性毒性-吸入,类别2;
皮肤腐蚀/刺激,类别2;
严重眼损伤/眼刺激,类别2;
特异性靶器官毒性 一次接触,类别3(呼吸道刺激);
危害水生环境 急性危害,类别1。
根据GB/T 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》氯气的最高允许浓度(MAC)值为1mg/m³,可换算为0.3ppm。

0.3ppm什么概念呢?根据GBZ 2.1-2019《 工作场所有害因素职业接触限值 第1部分:化学有害因素》说明,当氯浓度达到1mg/m³(0.3ppm),上呼吸道和眼刺激。


根据毒理资料查询,人对不同浓度氯气的反应:


浓度(mg/m³)(ppm)
反应
30000(10000)
一般滤过性防毒面具也无保护作用
3000(1000)
深吸入少许可能危及生命
300(100)
可能造成致命性伤害
120-180(40-60)
接触30-60min可能引起严重损害
90(30)
引起剧烈咳嗽
18(6)
刺激咽喉
3-9(1-3)
有明显的气味、刺激眼、鼻
1.5(0.5)
略有气味
0.06(0.02)
嗅觉不到浓度




因为氯气非常不稳定,低浓度很难被保存,若按照GB/T 50493-2019的OEL值设定报警值(一级0.3ppm、二级0.6ppm)很难准确标定。没有标定的探测器导致误报可能更危险!


其次,目前市场上供应的氯气探测器测量范围通常是0~10ppm或者0~20ppm。也就是说,如果按OEL值设定报警值,市面上根本买不到合适的探测器。

那报警点设置多少合适呢?

GB/T 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》对有毒气体探测器的测量范围和报警值设置重新进行了规范:有毒气体的测量范围0~300%OEL。针对氯气,即0~0.9ppm;当现有探测器的测量范围不能满足要求时,有毒气体的测量范围可为0~30%IDLH(氯气IDLH为:88mg/m³), 即0~9ppm。有毒气体的一级报警设定值应小于或等于100%OEL(氯气为取MAC),有毒气体的二级报警设定值应小于或等于200%OEL。当现有探测器的测量范围不能满足测量要求时,有毒气体的一级报警设定值不得超过5%IDLH,有毒气体的二级报警设定值不得超过10%IDLH。





IDHL是直接致害浓度,指环境中空气污染物浓度达到某种危险水平,如可致命或永久损害健康,或使人立即丧失逃生能力。







环境大气(空气)中有毒气体浓度的表示方法有两种:质量浓度(每立方米空气中所含有毒气体的质量数,即mg/m³)和体积浓度(一百万体积的空气中所含有毒气体的体积数,即ppm或μmol/mol)。通常,大部分气体检测仪器测得的气体浓度是体积浓度(ppm)。

而我们国家标准规范采用的气体浓度为质量浓度单位(mg/m³),ppm与mg/m³转换关系为(忽略了环境温度和压力影响):ppm=(22.4×mg/m³)/分子量。对于氯气:氯气分子量71,即1mg/m³=0.315ppm。

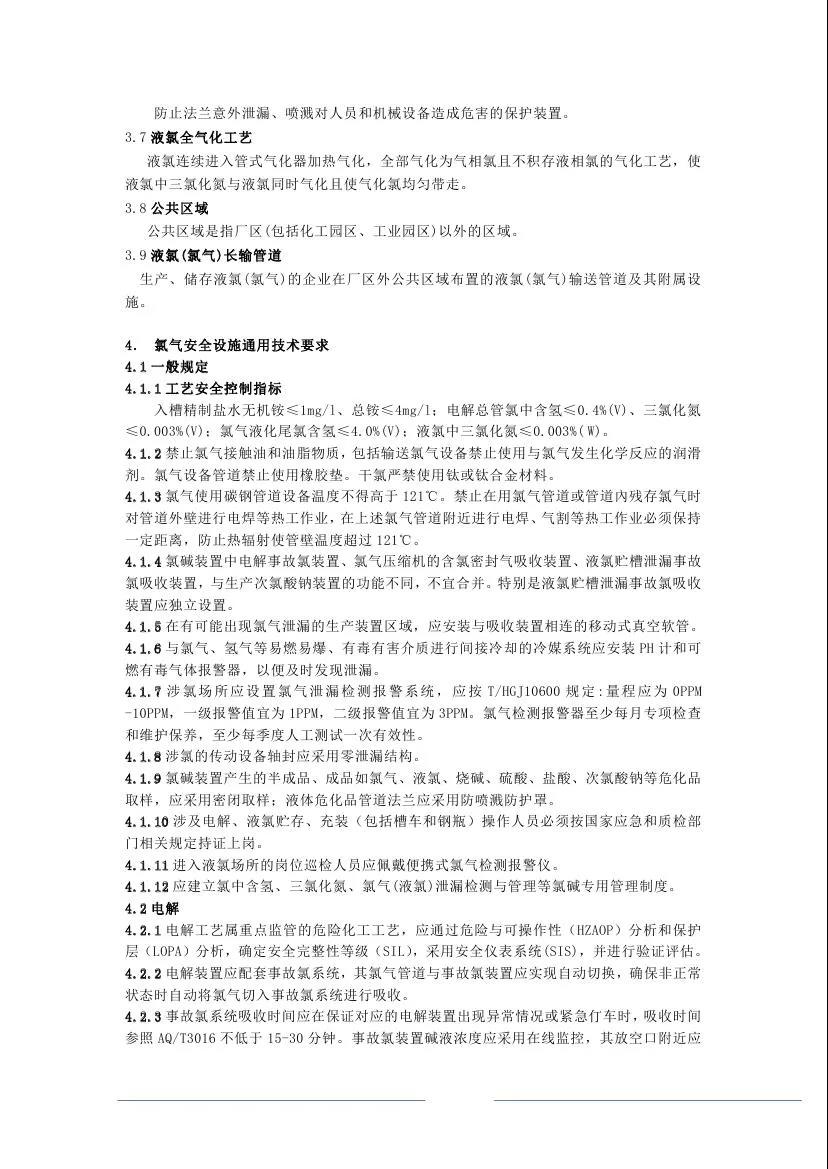

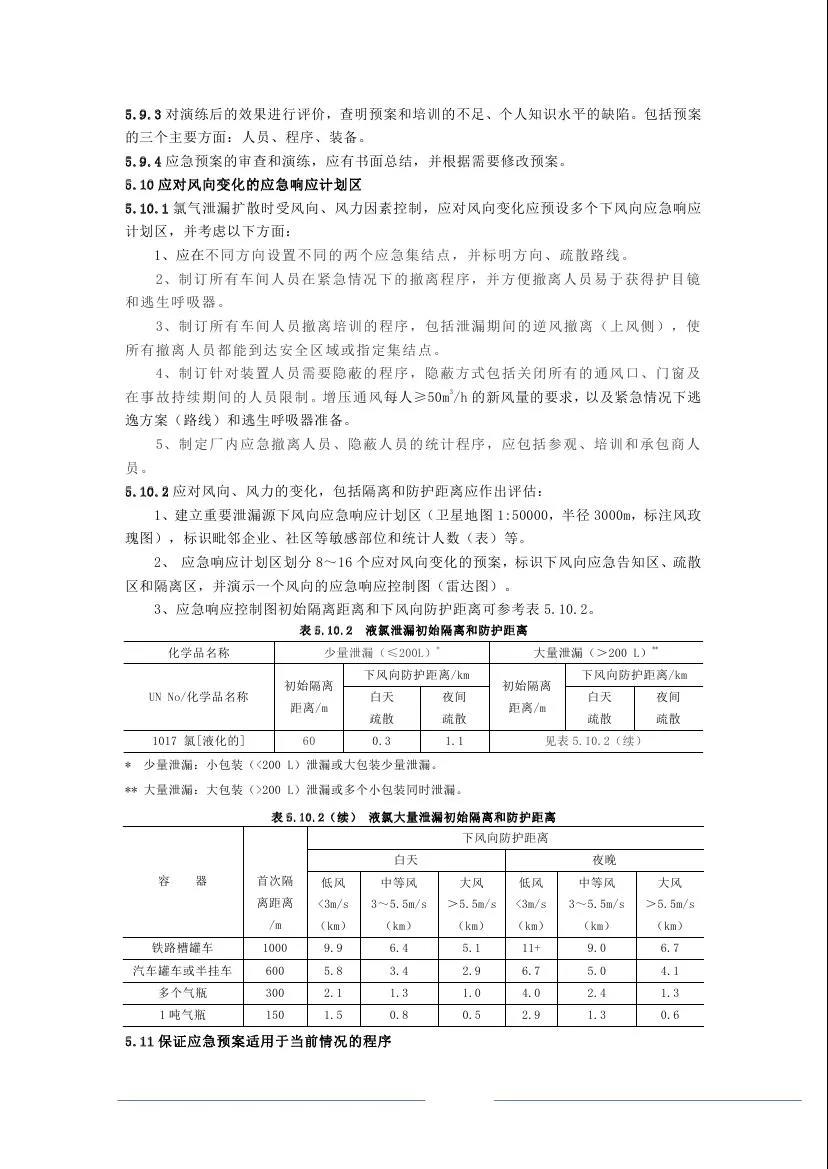

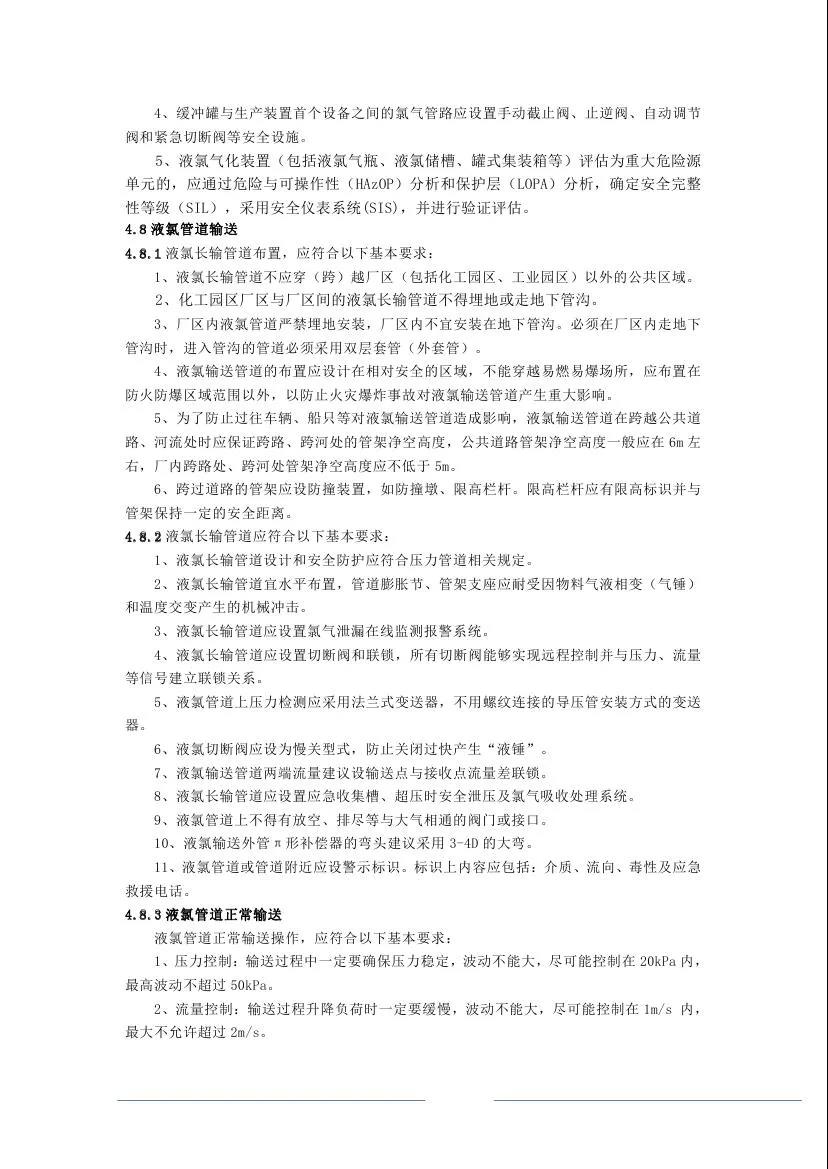

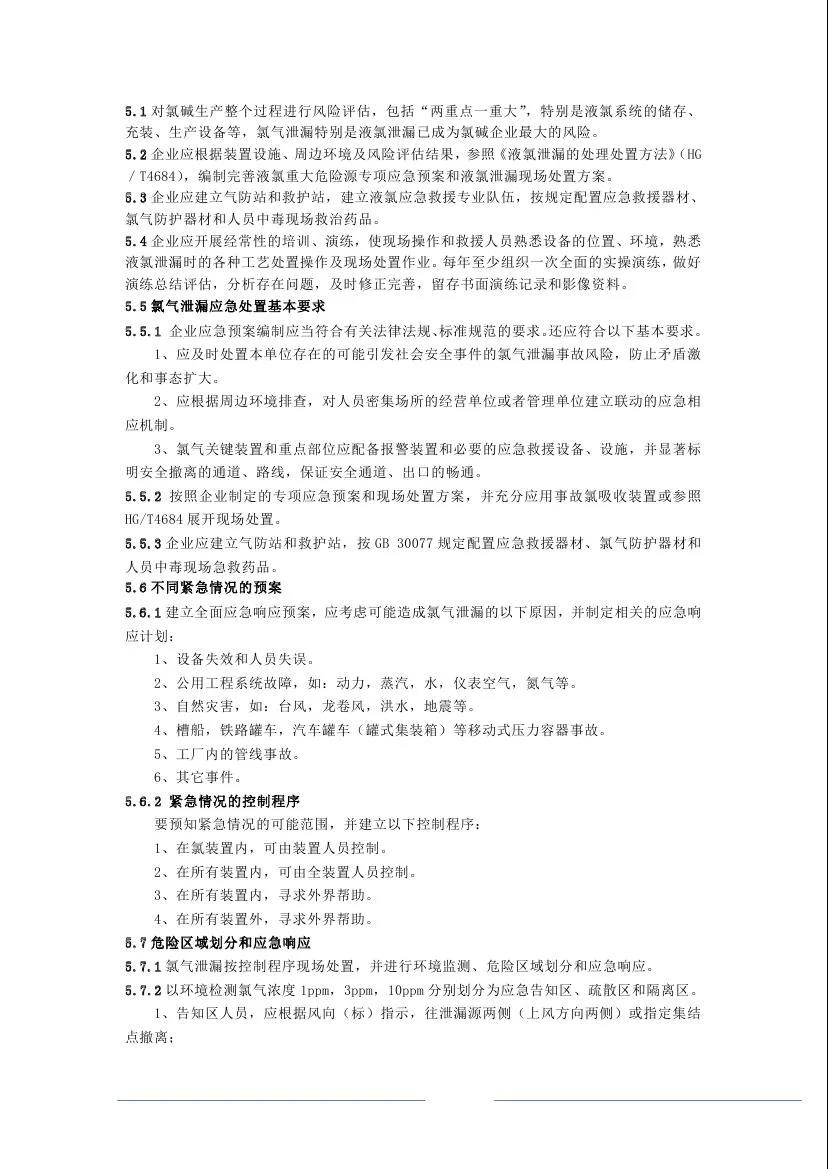

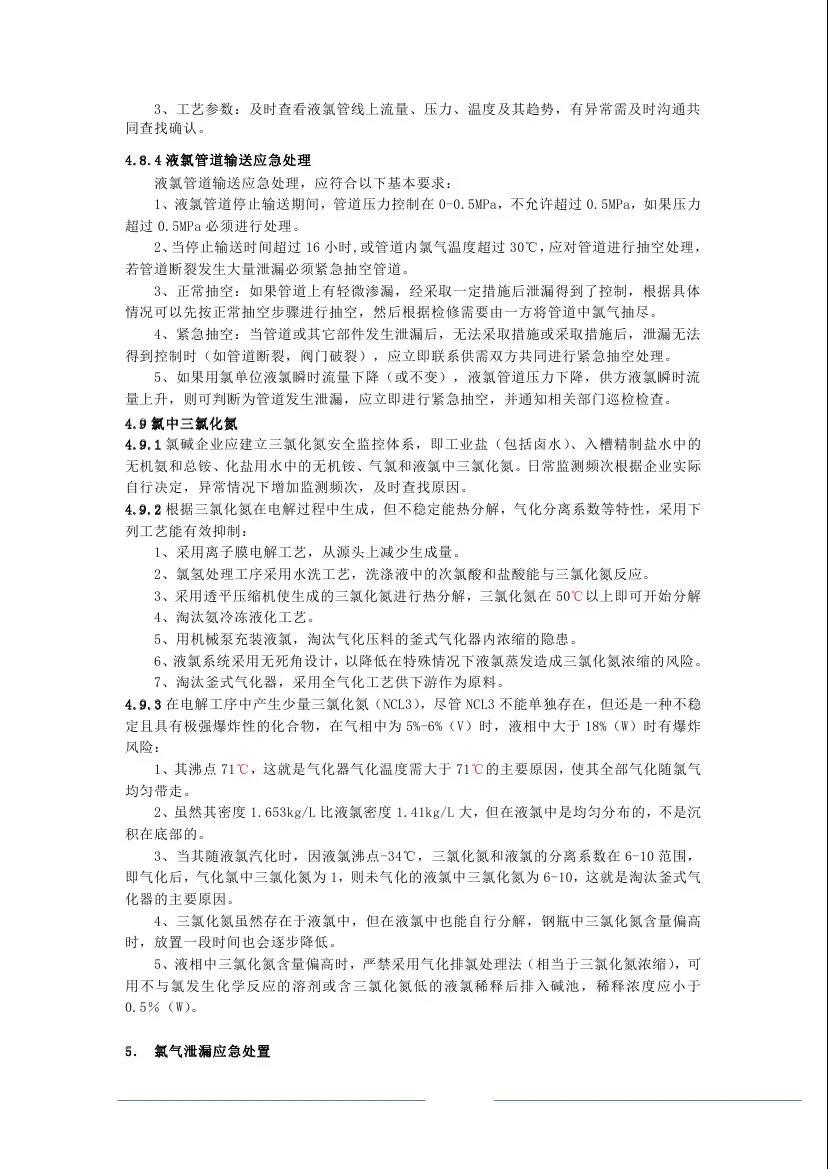

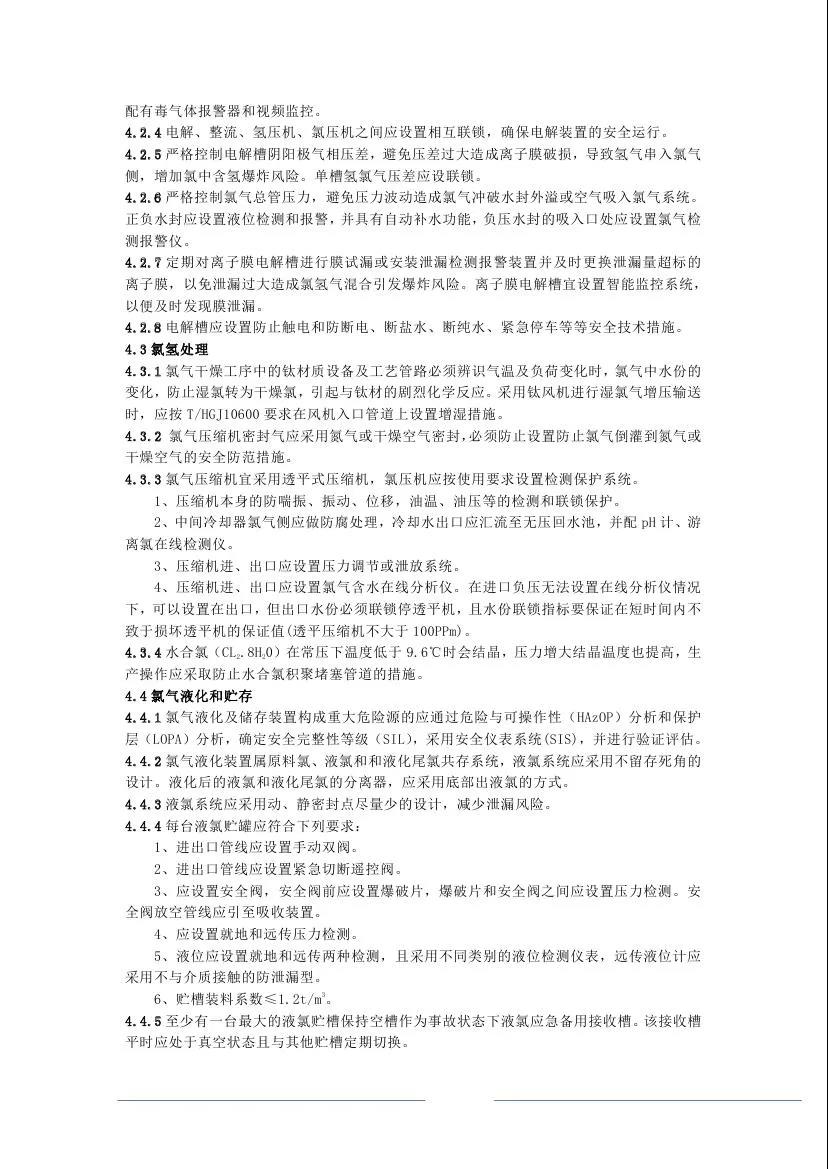

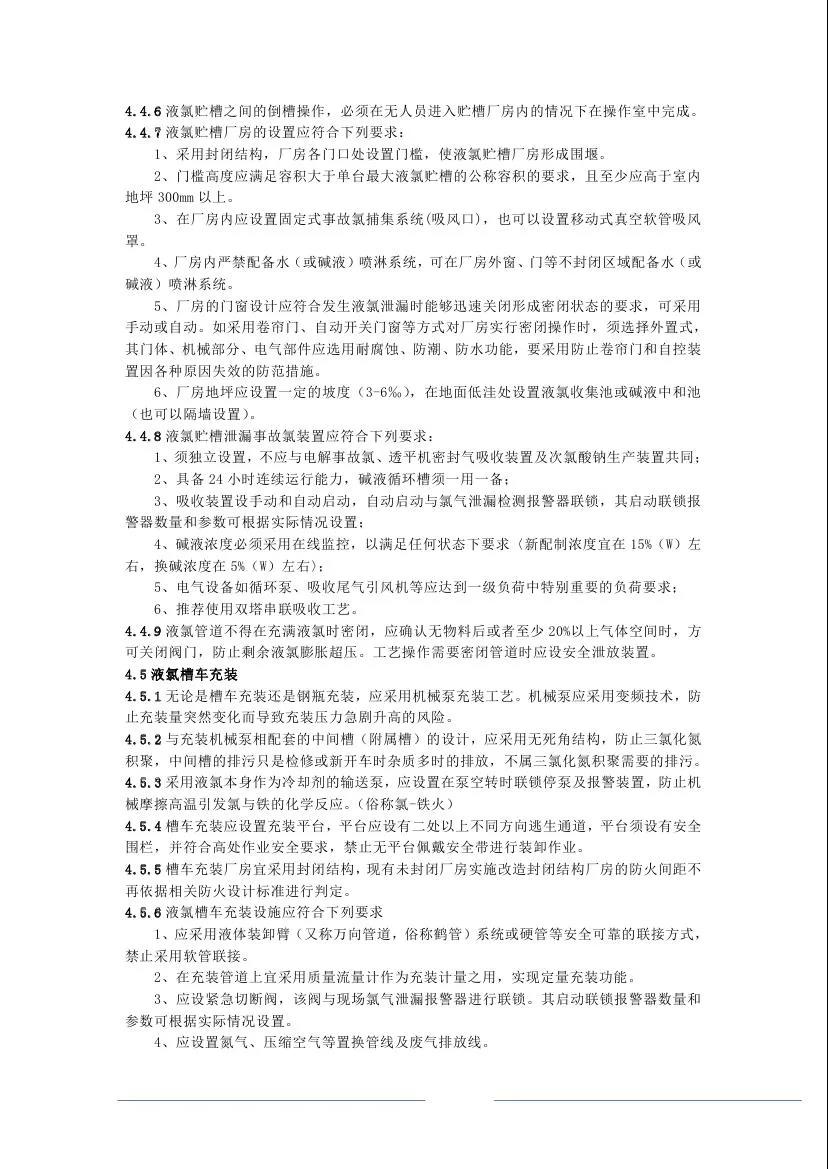

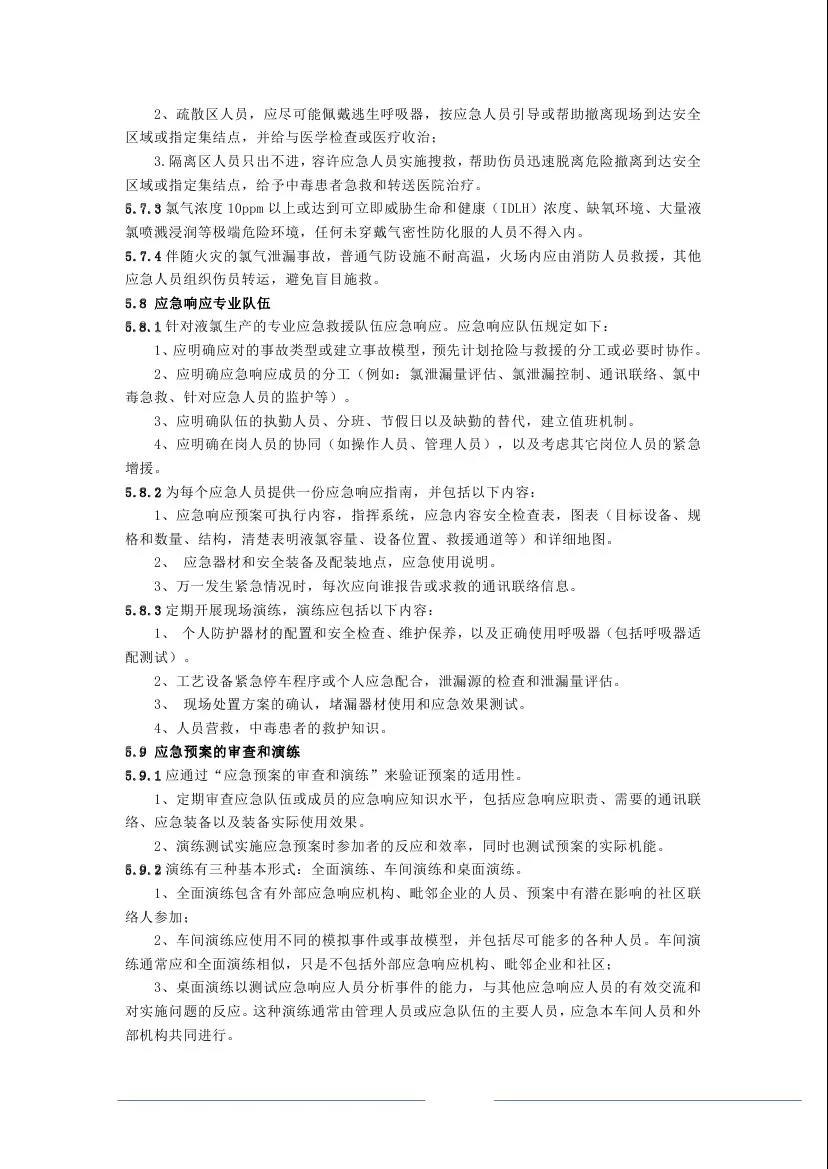

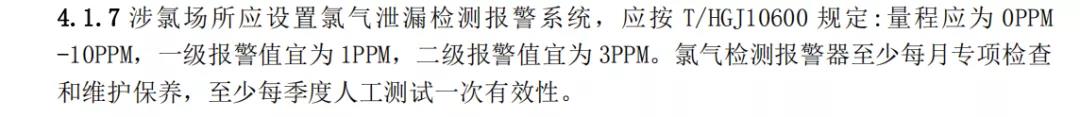

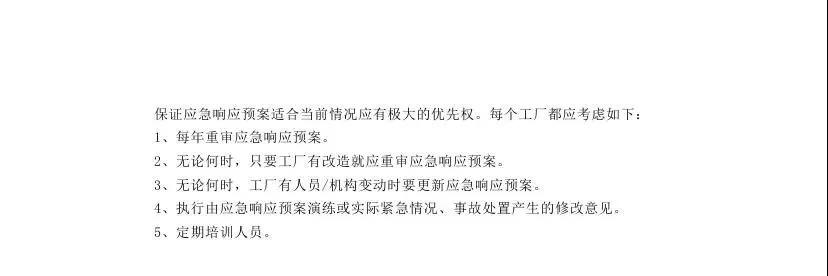

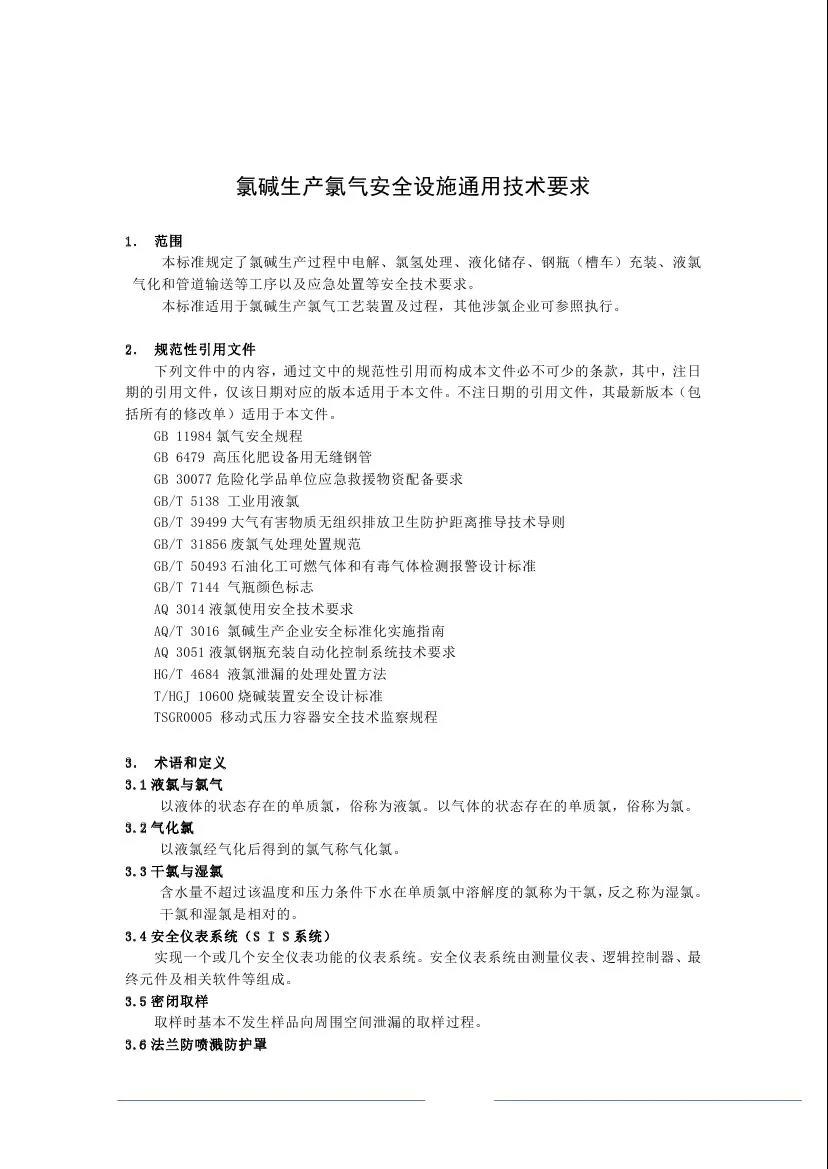

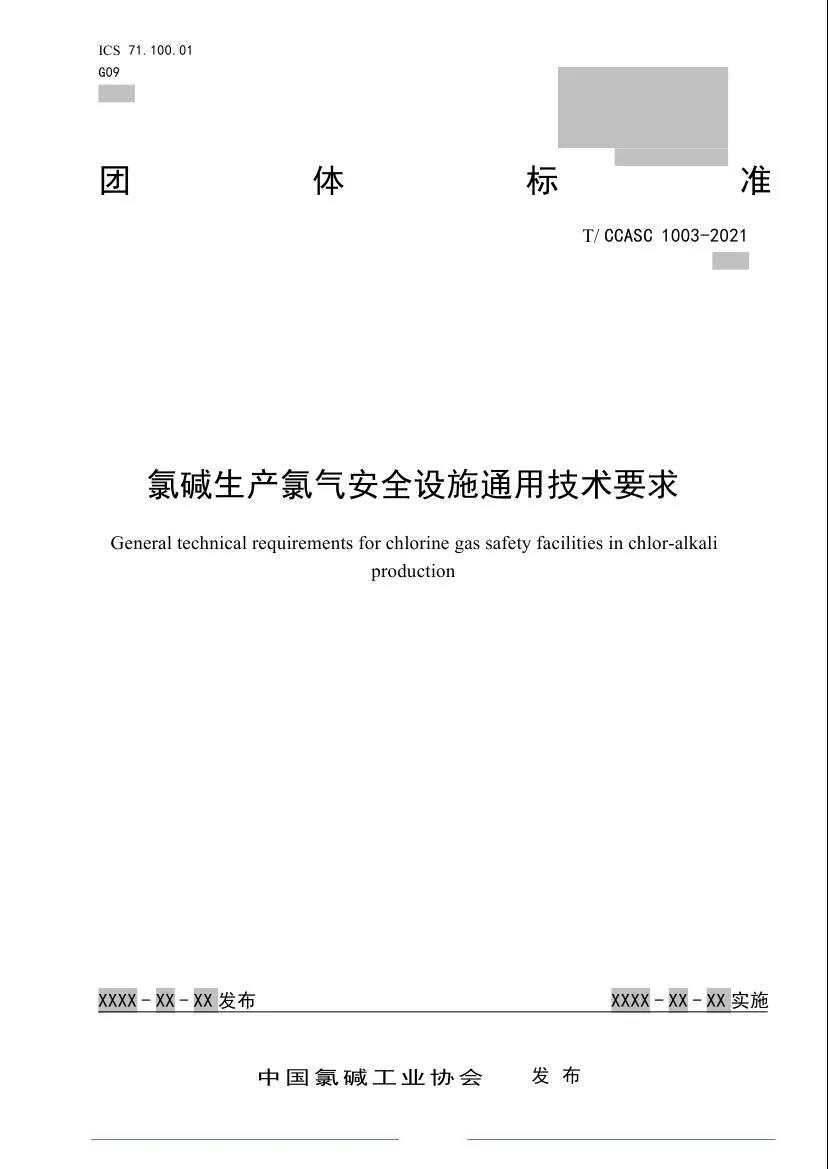

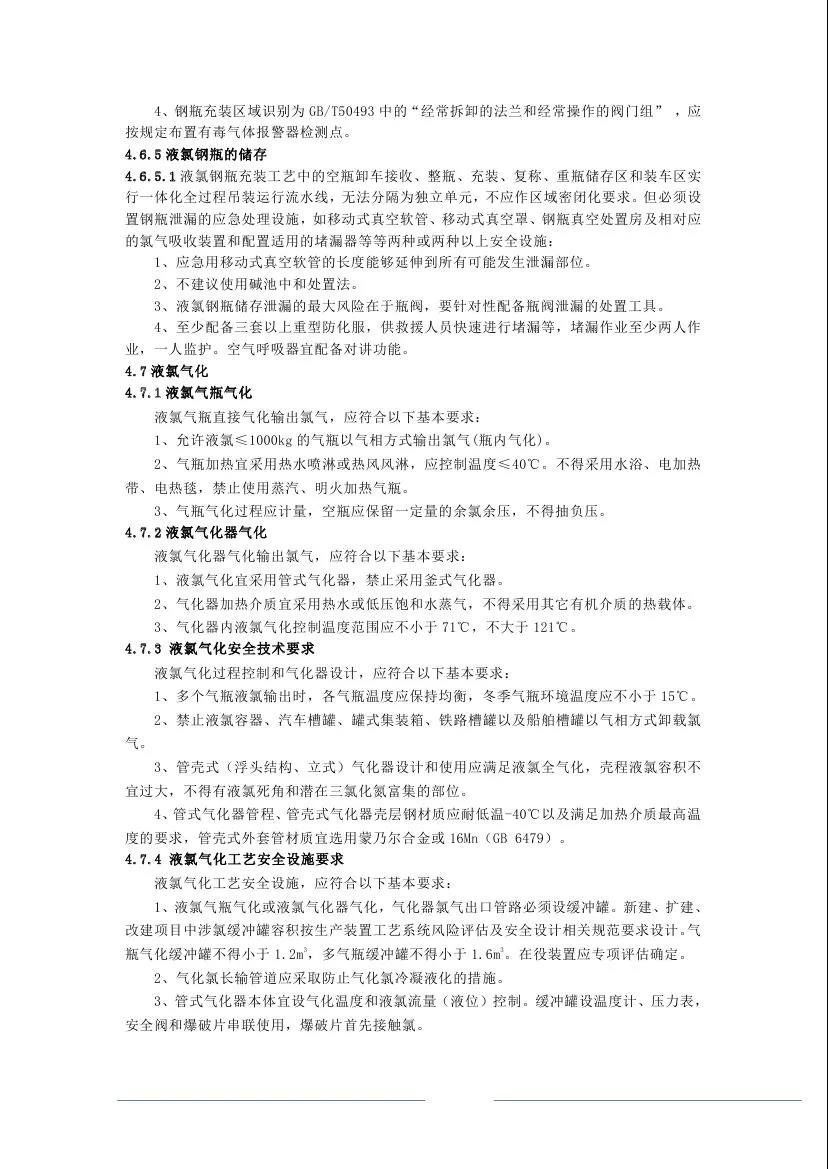

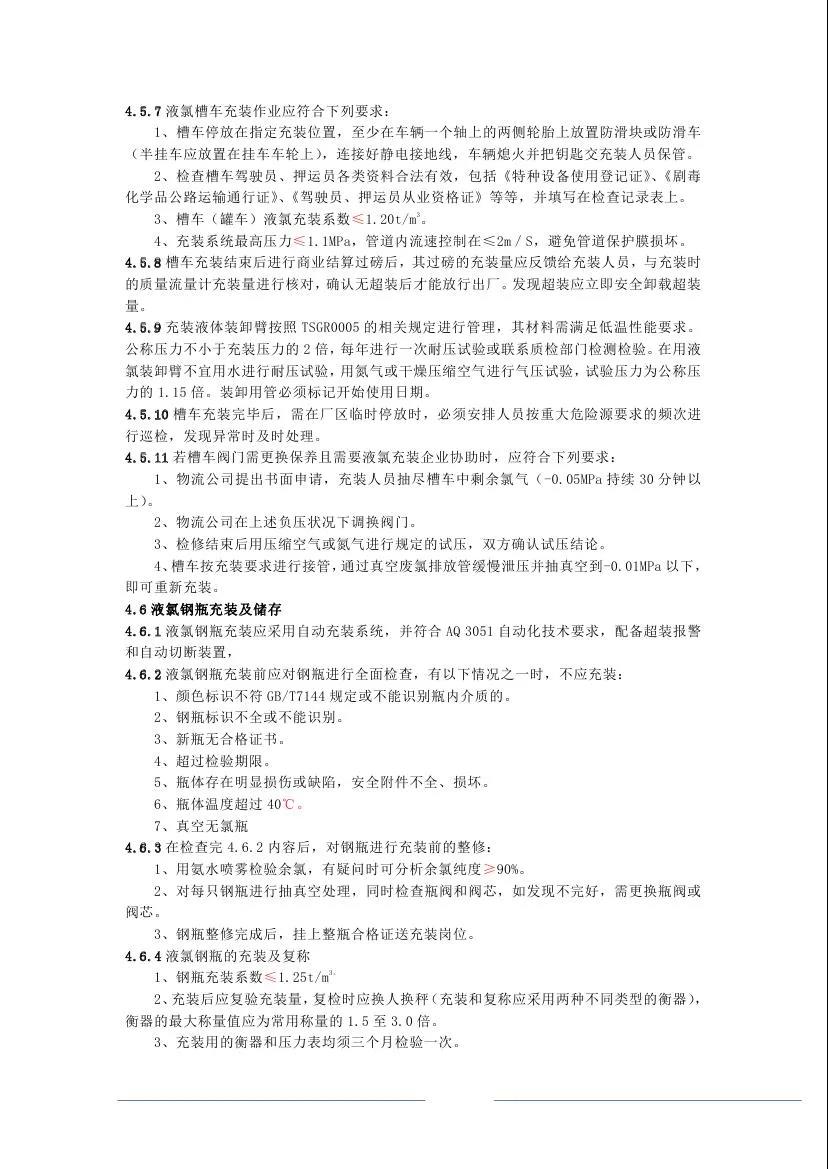

近期由中国氯碱工业协会主导编制的《氯碱生产氯气安全设施通用技术要求》征求意见稿发布,里面明确要求:4.1.7 涉氯场所应设置氯气泄露检测报警系统,应按T/HGJ10600规定:量程应为0ppm-10ppm,一级报警值宜为1ppm,二级报警值宜为3ppm。氯气检测报警器至少每月专项检查和维护保养,至少每季度人工测试一次有效性。













因此实际工程中,需根据项目特点、适用范围并结合探测器技术水平,选择符合标准规范要求的探测器和报警设定值。通常建议氯气报警值(体积浓度为)一级报警:1ppm 、二级报警:3ppm为宜。
