特别策划
"
总是听到电仪小哥抱怨工艺又来指手画脚,那么他们究竟因为什么起争执?今天我们来谈谈电仪与工艺争议的那些事,报警设置中的红、黄、蓝究竟是什么?工艺为啥要改?电仪为啥不让改?
"



最近和朋友聊到了报警值设置中红、黄、绿的问题。我侃侃而谈:和交通红、黄、绿指示灯原理一样,目的就是保证行人能安全通过。红灯太短,另外一个道路的人过不去。绿灯太短,自己过不去路对面。黄灯太长.....那么报警值设置中红、黄、绿到底指什么呢?作为一位深耕煤化工17年的老兵,今天和大家唠一唠~

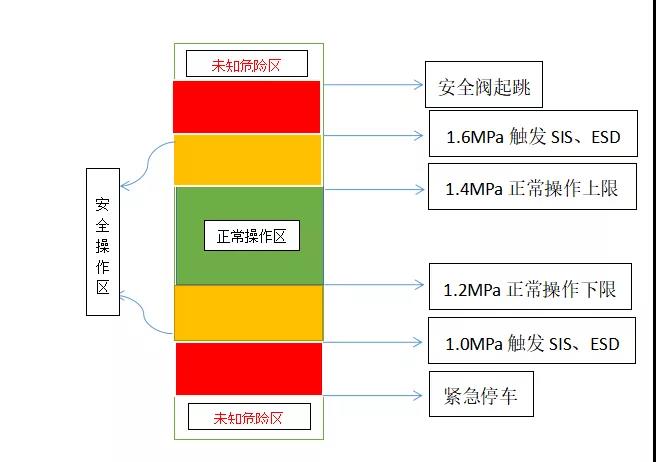

如图假设如下:
报警设置的绿区:正常操作时参数的波动区域;
例如:操作压力1.2-1.4MPa是绿色区域了。


报警设置的黄区:防止参数偏离而设置的报警区域;例如:操作压力低限报警≤介于1-1.2MPa之间,压力高限报警≥介于1.4-1.6之间(之间就是黄区,注意这个上下限还是操作安全范围哈)。


报警设置的红区:装置设计时定的安全界限值域:
例如:红区上限=1.6MPa-安全阀起跳、红区下限=1.0MPa-紧急停车(之间是红区,最后的安全缓冲区域)
红、黄、绿区域总的值是起初设计装置参数的安全范围。


那么,问题来了;红、黄、绿随意设置有什么危害?


1、如增加了所有红、黄、绿区域的值(绿、黄区上移),报警减少;装置已经进入危险区域,操作人员还不知道。


2、如减小所有红、黄、绿区域的值,报警变多,操作弹性空间变小;操作会发生野蛮的大波大动(例如:对设备会增加磨损等等)。


3、如单独把绿区区域减小(黄区下移),过多的报警、无效报警、报警泛滥(现在企业报警面临的常见问题哟),占用事件记录存储空间,给事件记录的查询和工况的判断带来一定的困难。


4、如单独把绿区区域增加(黄区上移),操作弹性增大了,但安全操作范围内操作来不及响应就可能触发SIS、ESD联锁,导致局部装置或全装置停车,增加了装置运行不稳定等等。

看来,不懂报警红、黄、绿区域值设置,真是大问题。

那么,问题又来了:报警设置绿色、红色、黄色值域怎么设置呢?

简单说:结合联锁相关的所有的标准和规范,企业电仪技术管理大拿、操作大拿、设计院.....(视分级情况多方参与的一个论证、修改过程)。


推荐阅读:干货 | 安全仪表联锁保护系统管理制度精编2021版

细了说:


1、从企业工程设计阶段开始全寿命周期管理。包括联锁系统辨识、设计、测试、验收、运行、维护。


2、运行后的日常维护、故障排除。


3、严格联锁的分级、变更的管理。


4、加上定期对报警系统的评估、修订限制报警次数、报警分级......等等也必不可缺少。

最后,聊聊如何管理好报警呢?

生产运行装置工艺、设备(包括电气)的报警及联锁保护设施是确保安全生产,避免发生生产、设备、人身事故的重要技术措施之一。它的运行状况直接影响着生产装置、设备及操作人员正常运行和安全。因此,做好报警管理,确保报警及联锁保护设施稳定运行。

报警及联锁管理制度
(供参考,各企业需结合实际情况制定)


1.范围
适用于公司生产装置报警及联锁的管理。


2.职责


2.1 生产车间

2.1.1负责提出报警值变更及联锁变更、停用、摘除或恢复申请。

2.1.2负责组织装置仪表报警联锁系统联校工作;

2.1.3 负责报警值变更及联锁摘除或恢复工作得具体监护措施实施。

2.1.4 负责报警及联锁设施日常点检维护和异常处置。


2.2动力车间

2.2.1 负责联锁解除(投用)、变更及相关方案的审核。

2.2.2负责报警及联锁解除(投用)、变更的具体实施和自控系统的运行管理。

2.2.3负责对报警和连锁系统的日常管理进行检查、监督和考核。


2.3 厂区安全管理部门

2.3.1参与报警及联锁解除(投用)、变更的审核及监督管理。

2.3.2负责报警响应处置日常检查及处罚。

2.3.3负责作业票证管理。


2.4 厂区总经理负责对A级连锁变更、停用、摘除或恢复申请的审批。


2.5研发设计部门负责工艺的报警值初始设定及变更审核。


2.6生产技术部负责对关键设备的联锁长期停用(变更、摘除)及恢复的审查。


3. 报警及联锁的分类分级及变更内容


3.1报警及联锁分类


3.1.1报警及联锁均按专业分类

3.1.1.1 报警分为工艺报警、设备报警、安全报警
●工艺报警是生产装置温度、压力、流量等参数的报警;
●设备报警是设备位移、温度、电流等参数的报警;
●安全报警是安全设施参数的报警。

3.1.1.2 联锁分为工艺联锁、设备联锁、安全联锁
●工艺联锁是与工艺系统调整、运行相关的各类联锁;
●设备联锁是保护设备及与设备启停相关的各类联锁;
●安全联锁是安全设施相关的各类联锁。

3.1.2 报警及联锁分级

3.1.2.1所有报警不分级别,统一严格管理。

3.1.2.2联锁按影响程度分为A、B、C三级。
●A级联锁:SIS联锁、公用工程联锁、安全联锁、引发多个生产单元停车的联锁;
●B级联锁:除A级联锁外,引发某一个生产单元或某一台关键设备停车的联锁;
●C级联锁:除A级和B级联锁外,其余所有的一般联锁。


3.2 报警及联锁解除(投用)及变更内容


3.2.1 报警变更包括增设、取消、修改报警值。

3.2.2 联锁变更包括增设、取消、修改设定值/逻辑关系、强制解除联锁仪表点。

3.2.3联锁解除分为长期解除和临时解除。
●长期解除联锁指备用设备、备用系统、开车时才投用的联锁,以及与已损坏的短期无法恢复的仪表相关的联锁,联锁长期解除票证的有效期为1个月。
●临时解除票证的有效期为48小时,过期需重新办票;间隙操作按照SOP执行。


4. 具体工作程序


4.1 报警及联锁设计、安装及验收

4.5.1 设计
报警及联锁设计应满足化工装置的试车、运行和联锁回路的调试、测试和维护等要求,具体执行国家相关标准规范。

4.5.2 安装
4.5.2.1新建项目报警及联锁的安装严格按照设计图纸进行,对于安装过程出现变化,应及时提出变更,按照变更后方案实施安装。

4.5.2.2过程出现异常需更换,按照原位进行替换。

4.5.3 验收

4.5.3.1新建项目的按照《工程项目验收管理规定》执行。在新装置投料试车前,应对所有相关联锁回路进行全面的检查确认,对联锁保护系统进行联锁试验,并保留检查试验记录。
4.3.3.2过程安装或检修后,由动力车间组织生产车间、安全部门、研发设计部门等部门进行验收,对所有相关联锁回路进行全面的检查确认,对联锁保护系统进行联锁试验,并保留检查试验记录。


4.2 报警及联锁的校验与维护

4.2.1 在下列情况下,必须对报警及联锁保护系统进行全面检查和试验:

4.2.1.1装置停工检修24小时以上的,检修结束开车前;

4.2.1.2新建装置在单机或联动试车前;

4.2.1.3单机设备或单元系统检修后,重新开车前。

4.2.2 日常维护点检由生产车间执行。

4.2.3 由动力车间组织各专业人员每月进行报警、联锁检查,发现问题及时整改。随保护系统年度大修进行全面维护与校验,并填写校验记录。

4.2.4各自控系统在进行修改或维护后,由动力车间组织专业人员对报警、联锁值按要求进行校验,并确认逻辑关系,做好记录。


4.3报警及联锁解除(投用)作业程序

4.3.1申请

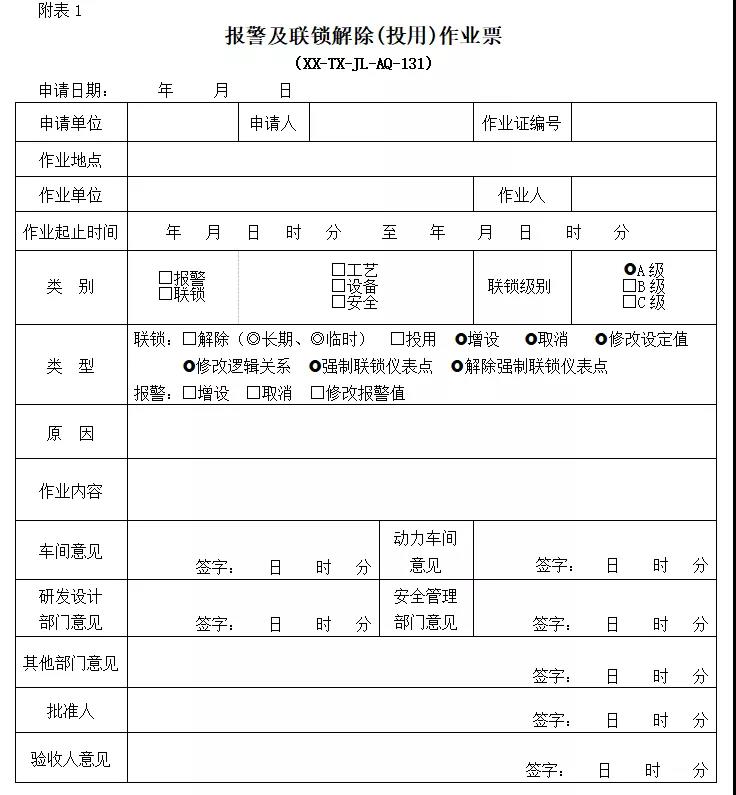

由生产岗位操作人员提出申请,并认真填写“报警及联锁解除(投用)作业票”(附表1)经车间负责人审核并签字。

4.3.2审核
 由申请人依据报警及联锁类别递交各相关专业审核并签字。

项目
类别
参与审核部门
报警
工艺
研发设计部门、安全部门
设备
动力车间、生产技术部(负责关键设备长期停用)
安全
安全部门、动力车间
联锁
工艺
研发设计部门、安全部门
设备
动力车间
安全
安全部门、动力车间
注:涉及到A级联锁需研发设计部门、动力车间、安全部门共同审核。

4.3.3审批

4.3.3.1 C级报警及联锁解除(投用)作业票,由生产车间负责人审批。

4.3.3.2 B级报警及联锁解除(投用)作业票,由动力车间负责人审批。

4.3.3.3 A级报警及联锁解除(投用)作业票,由厂区负责人审批。

4.3.4实施
由动力车间具体实施,并由执行人签字确认。

4.3.5验收
由车间技术人员或岗位自控操作人员进行验收,并签字确认。
注:A级联锁由动力车间的设备、仪表专业人员、安全人员、车间岗位操作人员、技术人员进行验收。

4.3.6存档
“报警及联锁解除(投用)作业票”第一联由厂区安环存档,第二联由生产车间存档,第三联由动力车间存档。


4.4  报警管理

4.4.1 报警设备严禁采取遮挡、调小音量等手段使其无法正常工作。

4.4.2 操作界面出现报警,操作人员必须第一时间准确判断出所导致的原因,并进行确认处理;若无法判断处理,则需立即汇报当班班长参与处理;若仍无法处理,立即通知车间负责人及动力车间人员到场协助分析解决。

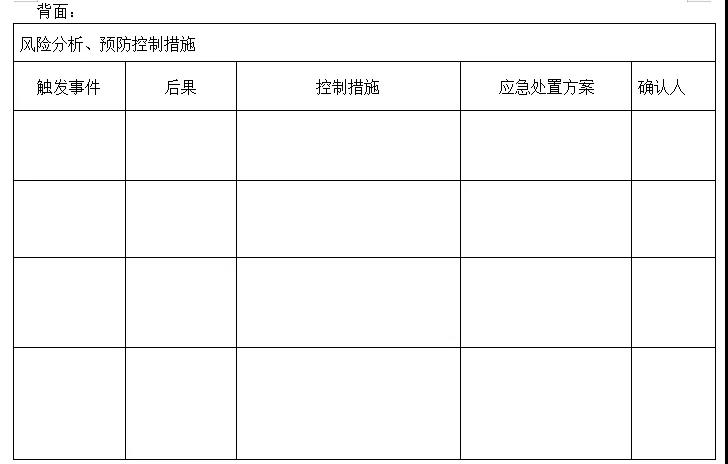

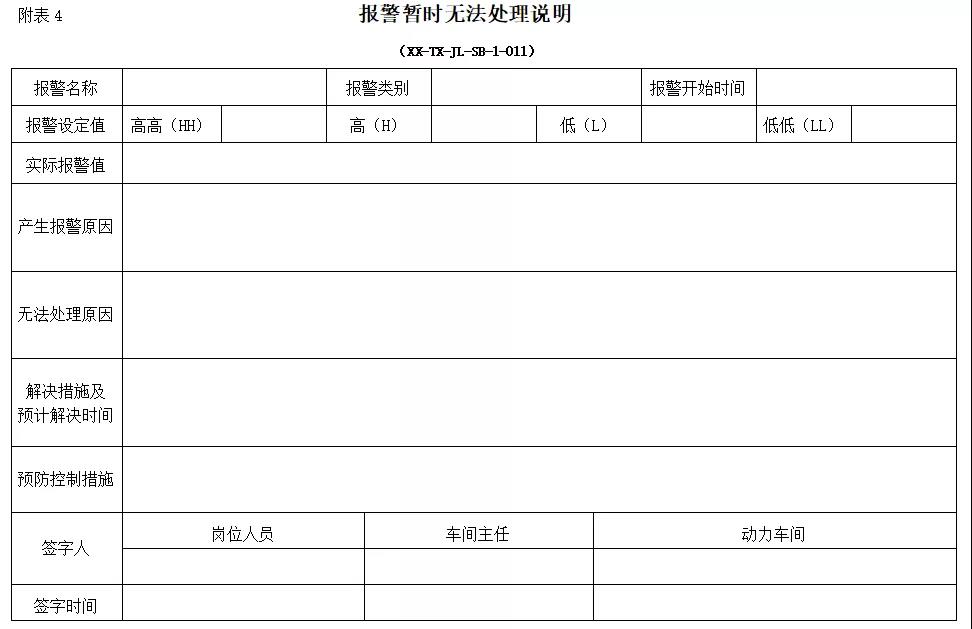

4.4.3若报警暂时无法处理,生产车间需填写“报警暂时无法处理说明”(附表4),并依据报警类别递交工艺/设备/安全专业审核风险分析管控措施。涉及联锁的报警,根据实际情况需解除联锁,按联锁解除执行,其作业票证办理执行5.3条款。

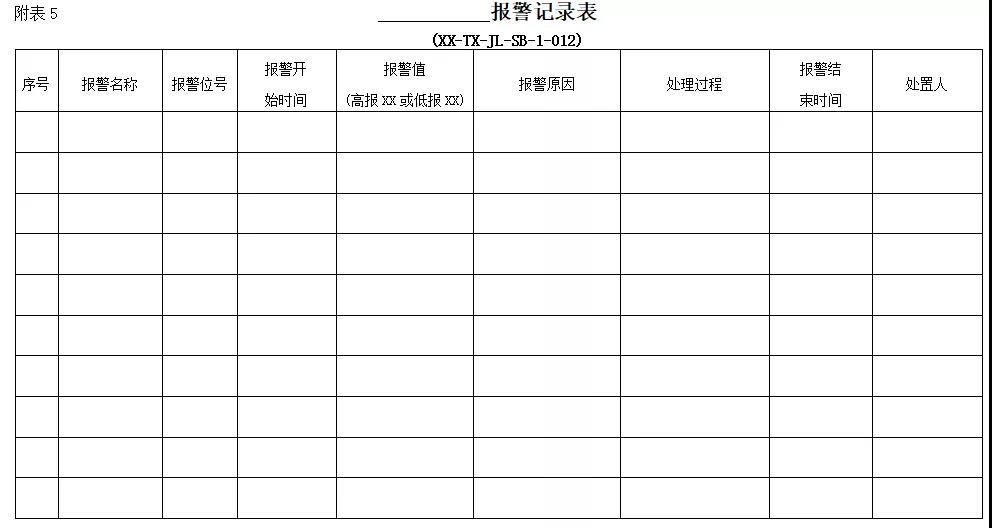

4.4.4 所有报警均需记录在“岗位报警记录表”(附表5)。


4.5 变更管理
  对于报警及联锁系统变更,具体按照《变更管理程序》执行。具体对应级别关系如下表:
          报警及联锁分级
变更级别
A级联锁
厂区级
 B级联锁、C级联锁
车间级
4.6 其他要求
4.6.1 任何情况下,未经批准不得私自变更联锁。

4.6.2 报警及联锁解除(投用)、变更情况作为交接班的主要内容,交接要清楚,记录要详细。

4.6.3 开停车期间报警及联锁解除(投用)、变更需开具相关票证。

4.6.4 无特殊情况下,各岗位联锁投用率要求达到100%。

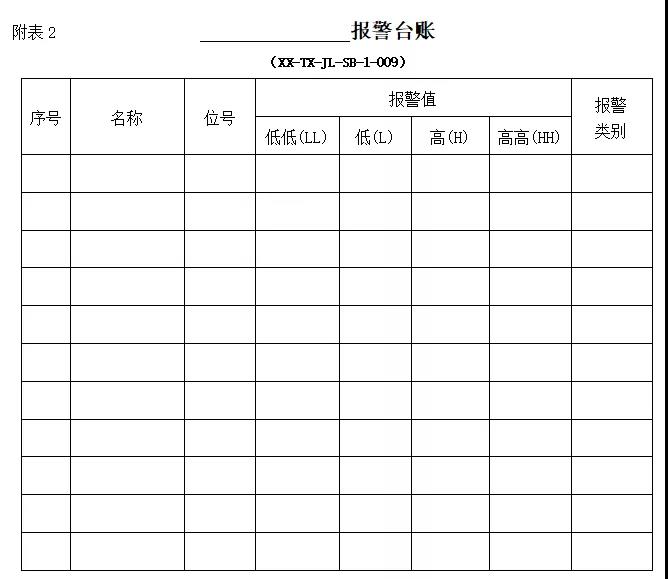

4.6.5动力车间、生产车间需建立相关台账:报警台账(附表2),用以描述报警详细情况;联锁台账(附表3),用以描述联锁详细情况。

4.6.6 报警及联锁初次投用前、变更后,车间需对岗位操作人员进行培训考核。

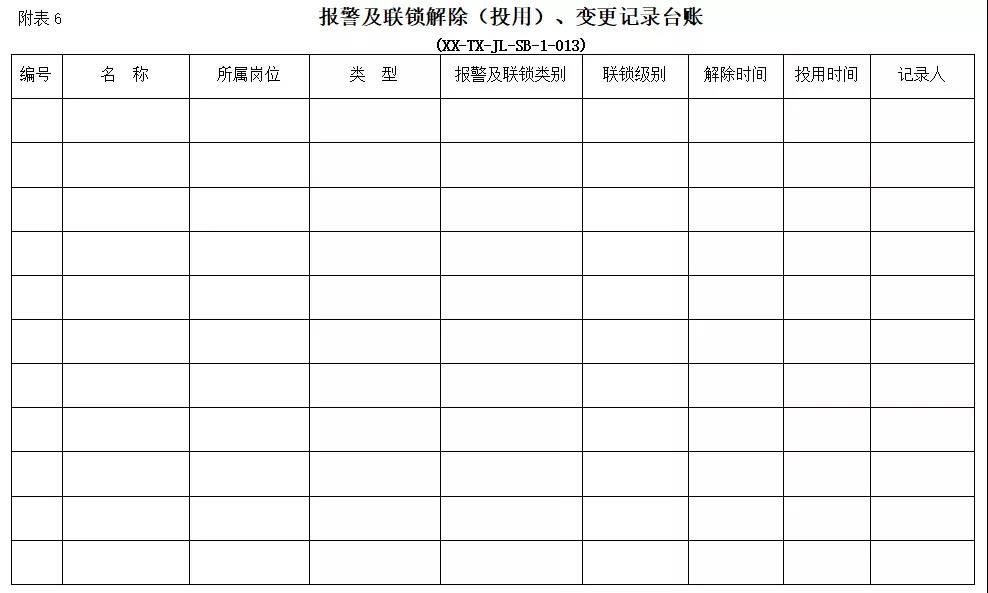

4.6.7报警及联锁的解除和投用的过程监控,车间需建立报警/联锁解除(投用)、变更记录台账(附表6)。


4.7 联锁相关仪表管理

4.1 涉及联锁的仪表由生产车间现场挂牌警示。

4.2 涉及联锁的仪表作为维护、保养的重点,由动力车间负责,对寿命到期、损坏、冻堵、线路破损、信号干扰等要及时发现并进行处理。

4.3 各车间在涉及联锁仪表的管线、设备上检修作业时,必须提前通知动力车间现场确认,可提前采取解除联锁的方式防止仪表及线路被撞、碰、磨损、切断等而导致联锁触发,进而造成系统停车。


5.记录表格
5
.1 报警及联锁解除(投用)作业票

5.2 报警台账

5.3 联锁台账

5.4 报警暂时无法处理说明

5.5 报警记录表

5.6报警/联锁解除(投用)、变更记录台账



以上,下次搞工艺的朋友们,不要再为了修改报警值和电仪小哥争执的面红耳赤了哈,按照规章制度办事。
