为加强自控工程技术人员系统学习和掌握SH/T 3164-2021《石油化工仪表系统防雷工程设计规范》(以下简称”新版规范”,待发行),2021年5月,自控中心站举办了新版规范的宣贯研讨会议。会上辰竹销售总经理袁源做了《自控系统防雷设计和实践》的主题分享,对雷电的防护设计、电涌防护器(以下称SPD)在系统防雷中的应用和推广的思考、研究和实践进行了探讨,本文摘选自《自控系统防雷设计和实践》,帮助仪表人加深对防雷工程设计的理解和应用。

01

简明易行

实用的仪表防雷工程确定方法



雷电活动的划分关系到防雷工程设计,是确定雷电防护等级的重要依据之一。我国的雷电气象记录采用年平均雷暴日,没有雷击频率的记录。然而仅凭年平均雷暴日无法表达雷电强度大小,也难以确定雷击次数和频率。



那么问题来了:

按什么等级来实施防雷工程?

怎样确定仪表防雷工程呢?

室内电子设备还需要防雷吗?



新版规范具体规定了实用的防雷工程方法,没有直接采用雷击频率、预计次数和不同的雷电参数作为防护程度的度量,淡化和回避没有确定解决方案的问题,避免了复杂的风险评估,使规范具有实际效能、简明易行。





新版标准中还有一条需要大家注意“有管辖权的部门可不经评估就规定需要采取雷电防护措施”。


02

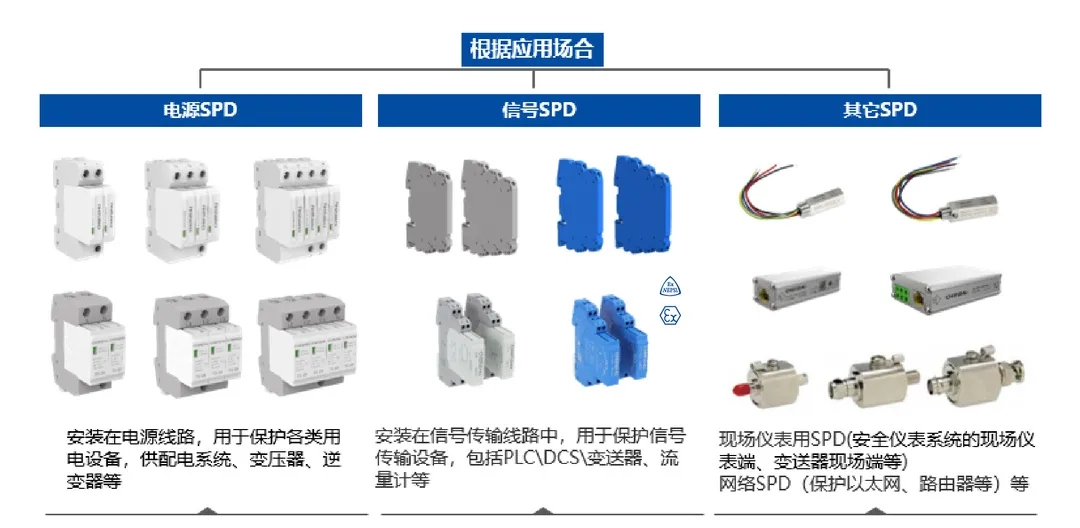

SPD不可代替

是仪表防雷工程实施的必要措施



新版和2012版规范中均规定了仪表防雷工程应采用的方法,相比2012版规范,新版规范中:

▶ 对各防雷方法之间的关系做了明确规定—应同时采用;
▶ 将设置SPD从方法末位提到首位;
▶ 删除了合理布线这一方法(因为已体现在主要方法的规定中);
▶ 将等电位接地、信号电缆接地、仪表设备接地整合成仪表系统接地表述。

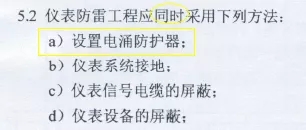

2021版规范:

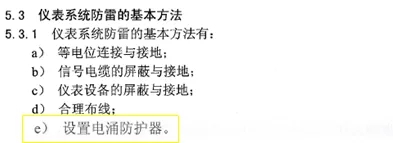

2012版规范:



问题来了:

为什么需要安装SPD?

仪表已经接地了还用SPD?

为什么要同时采用SPD、仪表接地、电缆接地、仪表屏蔽?



对于这些疑问,叶向东老师做出了解答:

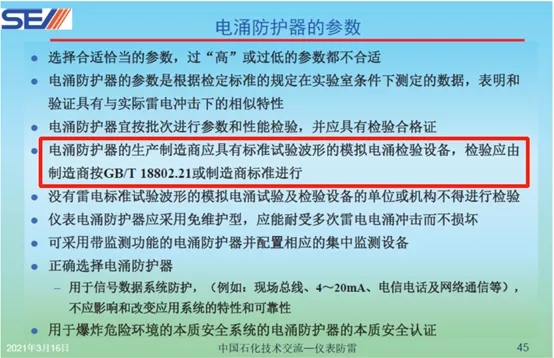

此外,新版规范中规定“SPD的生产制造厂商应具有标准试验波形的模拟电涌检验设备,检验应有制造商按GB/T 18802.21或制造商标准进行”。



此项规定给用户带来了安心保障,同时也对制造商提出了更高要求。用户在今后购买SPD时记得选择有检验设备的制造商。




03

网型结构接地

让接地变简单

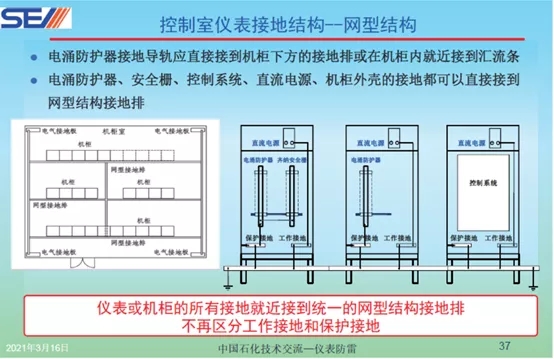

新版规范规定:仪表防雷采用网型结构接地。



网型结构采用多根接地排连接成网格的形式,根据室内仪表机柜的排列在机柜下方成行设置,接地排在两端及中间连接形成网格接地排。

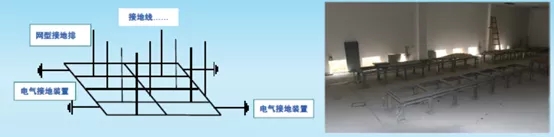

典型的网型结构应符合下图所示的网型结构示意图:





控制室的保护接地、工作接地、本质安全接地、屏蔽接地、SPD接地等仪表系统接地均应就近接到网型结构接地系统。不用区分接地类型!







以规矩成方圆。SH/T 3164-2021《石油化工仪表系统防雷工程设计规范》是指引、是强调。



以上全文,分享辰竹视角的解读,希望对诸君的防雷工程设计有所帮助,一同探讨和推广SH/T 3164-2021,为防雷安全助力,如有不妥之处,欢迎在评论区留言。也借此文,感谢以该规范主编人SEI副总工程师叶向东老师为代表的各位业内专家,为推动行业往安全、规范方向不断前进做出的努力。
