[生态环境部公告2019年第58号]关于发布国家环境保护标准《水污染源在线监测系统(CODCr、NH3-N等)安装技术规范》(HJ 353-2019)的公告,自2020年3月24日起实施。本文针对2007版和2019版安装技术规范进行对比分析,帮助我们更深入理解新规。

"

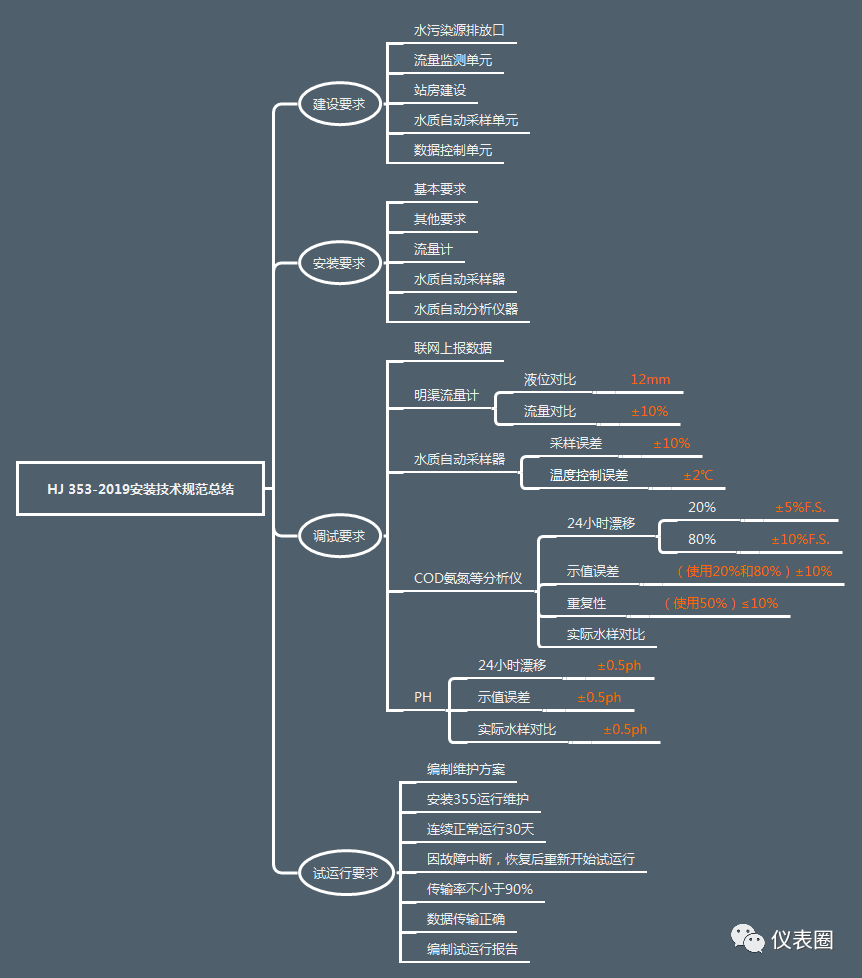

《水污染源在线监测系统(CODCr、NH3-N等)安装技术规范》(HJ 353-2019)规定了水污染源在线监测系统的组成部分,水污染源排放口、流量监测单元、监测站房、水质自动采样单元及数据控制单元的建设要求,流量计、水质自动采样器及水质自动分析仪的安装要求,以及水污染源在线监测系统的调试、试运行技术要求。本标准是对《水污染源在线监测系统安装技术规范(试行)》(HJ/T 353-2007 )的修订。

主要修订内容如下:
——名称修改为《水污染源在线监测系统(CODCr、NH3-N等)安装技术规范》;
——删除了数据采集传输仪和UV水质自动监测仪的安装要求;
——增加了水污染源在线监测系统组成部分的规定;
——增加了流量监测单元、水质自动采样单元及数据控制单元建设要求;
——增加了电磁流量计、总氮(TN)水质自动分析仪的安装要求;
——增加了监测站房布局图(推荐)、调试报告、试运行报告等相关技术图表;
——修改了污染源排放口和监测站房建设要求;
——修改了水质自动采样器、超声波明渠流量计、化学需氧量(CODCR)、总有机碳(TOC)、氨氮(NH3-N)、总磷(TP)、PH水质自动分析仪及温度计的安装要求。
自本标准实施之日起,水污染源在线监测系统安装技术规范(试行HJ/T 353-2007 废止。




具体修订内容




1.名称变更



原:《水污染源在线监测系统安装技术规范(试行)》(HJ/T 353-2007 )



现:《水污染源在线监测系统(CODCr、NH3-N等)安装技术规范》(HJ 353-2019 )


2.标准适用范围更广
原:
1 适用范围
1.1本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求,监测站房建设的技术要求,仪器设备的调试和试运行技术要求。
1.2本标准适用于安装于水污染源的化学需氧量(CODCr)水质在线自动监测仪、总有机碳(TOC)水质自动分析仪、紫外(UV)吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH 水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。

现:
1 适用范围
本标准规定了水污染源在线监测系统的组成部分,水污染源排放口、流量监测单元、监测站房、水质自动采样单元及数据控制单元的建设要求,流量计、水质自动采样器及水质自动分析仪的安装要求,以及水污染源在线监测系统的调试、试运行技术要求。
本标准适用于水污染源在线监测系统各组成部分的建设,以及所采用的流量计、水质自动采样器、化学需氧量(CODCr)水质自动分析仪、总有机碳(TOC)水质自动分析仪、氨氮(NH3-N)水质自动分析仪、总磷(TP)水质自动分析仪、总氮(TN)水质自动分析仪、温度计、pH水质自动分析仪等水污染源在线监测仪器的安装、调试及试运行。本标准所规范的水污染源在线监测系统适用于化学需氧量(CODCr)、氨氮(NH3-N)、总磷(TP)、总氮(TN)、pH、温度及流量监测因子的在线监测。
3.规范性引用文件更多

原:

删除

GB 11914 水质 化学需氧量的测定 重铬酸盐法

HBC 6-2001 环境保护产品认定技术要求 化学需氧量(CODCr)水质在线自动监测仪

HJ/T 191-2005 紫外(UV)吸收水质自动在线监测仪技术要求

JB/T 9248 电磁流量计

ZBY 120 工业自动化仪表工作条件 温度、湿度和大气压力

更新

HJ/T 15 超声波明渠污水流量计

HJ/T 101-2003 氨氮水质自动分析仪技术要求



现:

更新
HJ 15 超声波明渠污水流量计技术要求及检测方法
HJ 101 氨氮水质在线自动监测仪技术要求及检测方法
保留
GB 50093 自动化仪表工程施工及验收规范
GB 50168电气装置安装工程电缆线路施工及验收规范
HJ 212污染源在线监控(监测)系统数据传输标准
HJ/T 70高氯废水 化学需氧量的测定 氯气校正法
HJ/T 96pH 水质自动分析仪技术要求
HJ/T 103总磷水质自动分析仪技术要求
HJ/T 104总有机碳水质自动分析仪技术要求
新增
GB 15562.1 环境保护图形标志排放口(源)
GB 50057 建筑物防雷设计规范
GB 50169 电气装置安装工程接地装置施工及验收规范
GB/T 17214 工业过程测量和控制装置工作条件 第 1 部分:气候条件
HJ 91.1 污水监测技术规范
HJ 354-2019 水污染源在线监测系统(CODCr、NH3-N 等)验收技术规范
HJ 355-2019 水污染源在线监测系统(CODCr、NH3-N 等)运行技术规范
HJ 377 化学需氧量(CODCr)水质在线自动监测仪技术要求及检测方法
HJ 477 污染源在线自动监控(监测)数据采集传输仪技术要求
HJ 828 水质 化学需氧量的测定 重铬酸盐法
HJ/T 102 总氮水质自动分析仪技术要求
HJ/T 367 环境保护产品技术要求 电磁管道流量计
HJ/T 372 水质自动采样器技术要求及检测方法
CJ/T 3008.1城市排水流量堰槽测量标准三角形薄壁堰
CJ/T 3008.2城市排水流量堰槽测量标准矩形薄壁堰
CJ/T 3008.3城市排水流量堰槽测量标准巴歇尔量水槽
DGJ 08-114临时性建筑物应用技术规程
JJG 711 明渠堰槽流量计(试行)
JJF 1048数据采集系统校准规范

4.术语和定义更精准



原:

修改

水污染源在线监测仪器:指在污染源现场安装的用于监控、监测污染物排放的化学需氧量(CODCr)在线自动监测仪、总有机碳(TOC)水质自动分析仪、紫外(UV)吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水污染源在线监测系统:本标准所称的水污染源在线监测系统由水污染源在线监测站房和水污染源在线监测仪器组成。

水质自动采样器:一种污水取样装置,具有智能控制器、采样泵、采样瓶和分样转臂,可以设定程序按照时间、流量或外部触发命令采集单独或混合样品。

删除

超声波明渠污水流量计、电磁流量计、数据采集传输仪、平均无故障连续运行时间、零点漂移、量程漂移。



现:

修改

水污染源在线监测系统指由实现水污染源流量监测、水污染源水样采集、分析及分析数据统计上传等功能的软硬件设施组成的系统。

水污染源在线监测仪器:指水污染源在线监测系统中用于在线连续监测污染物浓度和排放量的仪器、仪表。

水质自动采样单元:指水污染源在线监测系统中用于实现采集实时水样及混合水样、超标留样、平行监测留样、比对监测留样的单元,供水污染源在线监测仪器分析测试。

新增

瞬时水样:指某个采样点某时刻一次采集到的水样。

混合水样:指同一个采样点连续或不同时刻多次采集到的水样的混合体。

数据控制单元:指实现控制整个水污染源在线监测系统内部仪器设备联动,自动完成水污染源在线监测仪器的数据采集、整理、输出及上传至监控中心平台,接受监控中心平台命令控制水污染源在线监测仪器运行等功能的单元。

5.水污染源在线监测系统组成调整



原:

3.2水污染源在线监测系统   

本标准所称的水污染源在线监测系统由水污染源在线监测站房和水污染源在线监测仪器组成。



现:

3.1水污染源在线监测系统

指由实现水污染源流量监测、水污染源水样采集、分析及分析数据统计与上传等功能的软硬件设施组成的系统。

6.建设要求变更



原:

5.1企业排放口设置。

5.1.1排放口应满足环境保护部门规定的排放口规范化设置要求。

5.1.2排放口的设置应能满足安装污水水量自动计量装置、采样取水系统的要求。

5.1.3排放口的采样点应能设置水质自动采样器。



现:

修改

5.1.1按照 HJ 91.1 中的布设原则选择水污染源排放口位置。

新增

5.1.2排放口依照 GB 15562.1 的要求设置环境保护图形标志牌。

5.1.3排放口应能满足流量监测单元建设要求。

5.1.5用暗管或暗渠排污的,需设置能满足人工采样条件的竖井或修建一段明渠,污水面在地面以下超过 1 m 的,应配建采样台阶或梯架。压力管道式排放口应安装满足人工采样条件的取样阀门。

其他与旧版保持一致。



原:

无流量监测单元要求



现:

5.2.1需测定流量的排污单位,根据地形和排水方式及排水量大小,应在其排放口上游能包含全部污水束流的位置,修建一段特殊渠(管)道的测流段,以满足测量流量、流速的要求。

5.2.2一般可安装三角形薄壁堰、矩形薄壁堰、巴歇尔槽等标准化计量堰(槽)。

5.2.3标准化计量堰(槽)的建设应使:能够清除堰板附近堆积物,能够进行明渠流量计比对工作。

5.2.4管道流量计的建设应使:管道及周围应留有足够的长度及空间以满足管道流量计的计量检定和手工比对。



原:

监测站房

5.2.1新建监测站房面积不小于7㎡。

5.2.2监测站房应密闭,安装空调,保证室内清洁,环境温度、相对湿度和大气压等应符合 ZBY 120的要求。



现:

监测站房

修改

5.3.1应建有专用监测站房,新建监测站房面积应满足不同监控站房的功能需要并保证水污染源在线监测系统的摆放、运转和维护,使用面积应不小于 15,站房高度不低2.8m,推荐方案见附录 B。

5.3.3应安装空调和冬季采暖设备,空调具有来电自启动功能,具备温湿度计,保证室内清洁,环境温度、相对湿度和大气压等应符合 GB/T 17214的要求。

新增

5.3.2监测站房应尽量靠近采样点,与采样点的距离应小于 50 m。

5.2.10监测站房内、采样口等区域应安装视频监控设备。

其他与旧版保持一致。



原:

无水质自动采样单元



现:

新增

5.4.1 水质自动采样单元具有采集瞬时水样及混合水样,混匀及暂存水样、自动润洗及排空混匀桶,以及留样功能。

5.4.2 pH 水质自动分析仪和温度计应原位测量或测量瞬时水样。

5.4.3 CODCr、TOC、NH3-N、TP、TN 水质自动分析仪应测量混合水样。

5.4.4水质自动采样单元的构造应保证将水样不变质地输送到各水质分析仪,应有必要的防冻和防腐设施。

5.4.5水质自动采样单元应设置混合水样的人工比对采样口。

5.4.6水质自动采样单元的管路宜设置为明管,并标注水流方向。

5.4.7水质自动采样单元的管材应采用优质的聚氯乙烯(PVC)、三丙聚丙烯(PPR)等不影响分析结果的硬管。

5.4.8采用明渠流量计测量流量时,水质自动采样单元的采水口应设置在堰槽前方,合流后充分混合的场所,并尽量设在流量监测单元标准化计量堰(槽)取水口头部的流路中央,采水口朝向与水流的方向一致,减少采水部前端的堵塞。采水装置宜设置成可随水面的涨落而上下移动的形式。

5.4.9采样泵应根据采样流量、水质自动采样单元的水头损失及水位差合理选择。应使用寿命长、易维护的,并且对水质参数没有影响的采样泵,安装位置应便于采样泵的维护。



原:

无数据监控单元要求



现:

新增

5.1.1数据控制单元可协调统一运行水污染源在线监测系统,采集、储存、显示监测数据及运行日志,向监控中心平台上传污染源监测数据。

5.1.2数据控制单元可控制水质自动采样单元采样、送样及留样等操作。

5.1.3数据控制单元触发水污染源在线监测仪器进行测量、标液核查和校准等操作。

5.1.4数据控制单元读取各个水污染源在线监测仪器的测量数据,并实现实时数据、小时均值和日均值等项目的查询与显示,并通过数据采集传输仪上传至监控中心平台。

5.5.5数据控制单元记录并上传的污染源监测数据,上报数据应带有时间和数据状态标识,具体参照 HJ 355-2019 中 6.2 条款。

5.5.6数据控制单元可生成、显示各水污染源在线监测仪器监测数据的日统计表、月统计表和年统计表,具体格式见附录 C。

7.水污染源在线监测仪器安装要求变更

现:

基本要求新增

6.1.1工作电压为单相(220 ± 22)VA,频率为(50 ± 0.5)Hz。

6.1.2遵循 RS - 232、RS - 485,具体要求按照 HJ 212 的规定。

6.1.3水污染源在线监测系统中所采用的仪器设备应符合国家有关标准和技术要求。

6.2.1水污染源在线监测仪器的各种电缆和管路应加保护管,保护管应在地下铺设或空中架设,空中架设的电缆应附着在牢固的桥架上,并在电缆、管路以及电缆和管路的两端设立明显标识。电缆线路的施工应满足 GB 50168 的相关要求。

6.2.2各仪器应落地或壁挂式安装,有必要的防震措施,保证设备安装牢固稳定。在仪器周围应留有足够空间,方便仪器维护。其它要求参照仪器相应说明书相关内容,应满足 GB50093 的相关要求。

6.2.3必要时(如南方的雷电多发区),仪器和电源应设置防雷设施。



现:

流量计新增

6.3.1采用明渠流量计测定流量,应按照 JJG 711、CJ/T 3008.1、CJ/T 3008.2 、CJ/T 3008.3等技术要求修建或安装标准化计量堰(槽),并通过计量部门检定。主要流量堰槽的安装规范见附录 D。

6.3.2应根据测量流量范围选择合适的标准化计量堰(槽),根据计量堰(槽)的类型确定明渠流量计的安装点位,具体要求如表 2 所示。

6.3.3采用管道电磁流量计测定流量,应按照 HJ/T 367 等技术要求进行选型、设计和安装,并通过计量部门检定。

6.3.4电磁流量计在垂直管道上安装时,被测流体的流向应自下而上,在水平管道上安装时,两个测量电极不应在管道的正上方和正下方位置。流量计上游直管段长度和安装支撑方式应符合设计文件要求。管道设计应保证流量计测量部分管道水流时刻满管。

6.3.5流量计应安装牢固稳定,有必要的防震措施。仪器周围应留有足够空间,方便仪器维护与比对。



原:
水质自动采样器
5.3采样取水系统安装要求。
5.3.1采样取水系统应保证采集有代表性的水样,并保证将水样无变质地输送至监测站房供水质自动分析仪取样分析或采样器采样保存。

5.3.2采样取水系统应尽量设在废水排放堰槽取水口头部的流路中央,采水的前端设在下流的方向,减少采水部前端的堵塞。测量合流排水时,在合流后充分混合的场所采水。采样取水系统宜设置成可随水面的涨落而上下移动的形式。应同时设置人工采样口,以便进行比对试验。

5.3.3采样取水系统的构造应有必要的防冻和防腐设施。

5.3.4采样取水管材料应对所监测项目没有干扰,并且耐腐蚀。取水管应能保证水质自动分析仪所需的流量。采样管路应采用优质的硬质PVC 或PPR 管材,严禁使用软管做采样管。

5.3.5采样泵应根据采样流量、采样取水系统的水头损失及水位差合理选择。取水采样泵应对水质参数没有影响,并且使用寿命长、易维护。采样取水系统的安装应便于采样泵的安置及维护。

5.3.6采样取水系统宜设有过滤设施,防止杂物和粗颗粒悬浮物损坏采样泵。

5.3.7氨氮水质自动分析仪采样取水系统的管路设计应具有自动清洗功能,宜采用加臭氧、二氧化氯或加氯等冲洗方式。应尽量缩短采样取水系统与氨氮水质自动分析仪之间输送管路的长度。



现:

删减、修改5.3采样取水系统安装要求部分

6.4.1水质自动采样器具有采集瞬时水样和混合水样、冷藏保存水样的功能。

6.4.2水质自动采样器具有远程启动采样、留样及平行监测功能记录瓶号、时间、平行监测等信息。

6.4.3水质自动采样器采集的水样量应满足各类水质自动分析仪润洗、分析需求。

8.调试要求变更

原:

6.1在现场完成水污染源在线监测仪器的安装、初试后,对在线监测仪器进行调试,调试连续运行时间不少于 72 小时。

6.2每天进行零点校准和量程校准检查,当累积漂移超过规定指标时,应对在线监测仪器进行调整。

6.3因排放源故障或在线监测系统故障造成调试中断,在排放源或在线监测系统恢复正常后,重新开始调试,调试连续运行时间不少于 72 小时。

6.4编制水污染源在线监测仪器调试期间的零点漂移和量程漂移测试报告。



现:

修改、新增

7.1.1在完成水污染源在线监测系统的建设之后,需要对流量计、水质自动采样器、水质自动分析仪进行调试,并联网上报数据。

7.1.2数据控制单元的显示结果应与测量仪表一致,可方便查阅本标准中规定的各种报表。

7.1.3明渠流量计采用 HJ 354-2019 中 6.3 章节规定的方法进行流量比对误差和液位比对误差测试。

7.1.4水质自动采样器采用 HJ 354-2019 中 6.3 章节规定的方法进行采样量误差和温度控制误差测试。

7.1.5水质自动分析仪应根据排污企业排放浓度选择量程,并在该量程下按照 7.2 的方法进行 24 h 漂移、重复性和示值误差的测试,按照 HJ 354-2019 中 6.3 章节规定的方法进行实际水样比对测试。

新增

7.2.1 24 h 漂移。

7.2.2 重复性。

7.2.3 示值误差。

7.3.1 各水污染源在线监测仪器指标符合表 3 要求的调试效果,TOC 水质自动分析仪参照CODCr 水质自动分析仪执行。

7.3.2 编制水污染源在线监测系统调试报告,见附录 F。



9.试运行条件变更

原:

7.1 试运行期间水污染源在线监测仪器应连续正常运行60天。



现:

8.3试运行期间应保持对水污染源在线监测系统连续供电,连续正常运行30天

新增

8.1应根据实际水污染源排放特点及建设情况,编制水污染源在线监测系统运行与维护方案以及相应的记录表格。

8.2试运行期间应按照所制定的运行与维护方案及 HJ 355 相关要求进行作业。

8.4因排放源故障或在线监测系统故障等造成运行中断,在排放源或在线监测系统恢复正常后,重新开始试运行。

8.5试运行期间数据传输率应不小于 90%

8.6数据控制系统已经和水污染源在线监测仪器正确连接,并开始向监控中心平台发送指数。

8.7编制水污染源在线监测系统试运行报告,见附录 G。

10.附录内容增多



现:

新增

附录 A(规范性附录)TOC 与 CODCr 转换系数的确定方法

附录 B(资料性附录)监测站房布局图

附录 C(资料性附录)水污染源在线监测系统统计表

附录 D(资料性附录)标准计量堰(槽)安装规范

附录 E(资料性附录)企业排污及在线监测设备情况表

附录 F(资料性附录)水污染源在线监测仪器调试报告

附录 G(资料性附录)水污染源在线监测系统试运行报告
