概述:电磁流量计是导电介质的首选仪表,广泛使用在各个工业应用领域。在使用维护过程中发现表计不准,需要我们分析是哪方面的原因。本文以科隆电磁流量计为例,就流量计本体故障给出一种简易判别方法供参考。



1电磁流量计组成和基本结构

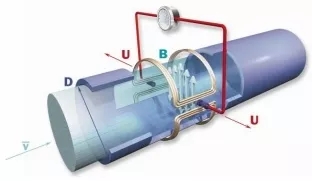

1.1 原理---法拉第电磁感应定律

U=K×B×D×V

其中:

U---感应电动势

K---仪表常数

B---线圈产生的磁场强度

D---测量管直径

V---流体平均流速

K、B、D是不受介质温度、压力、粘度、密度变化影响的常数。



1.2 组成

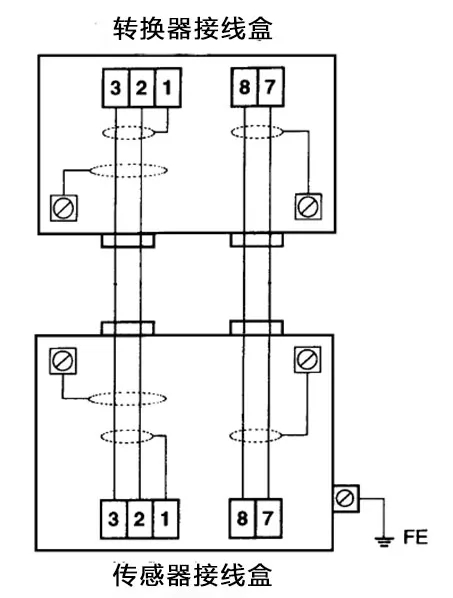

电磁流量计由传感器和转换器组成,结构上它们可以是一体型的,也可做成分体型的。分体型的接线如图所示。

其中:7、8是线圈回路,1、2、3是电极信号放大回路。

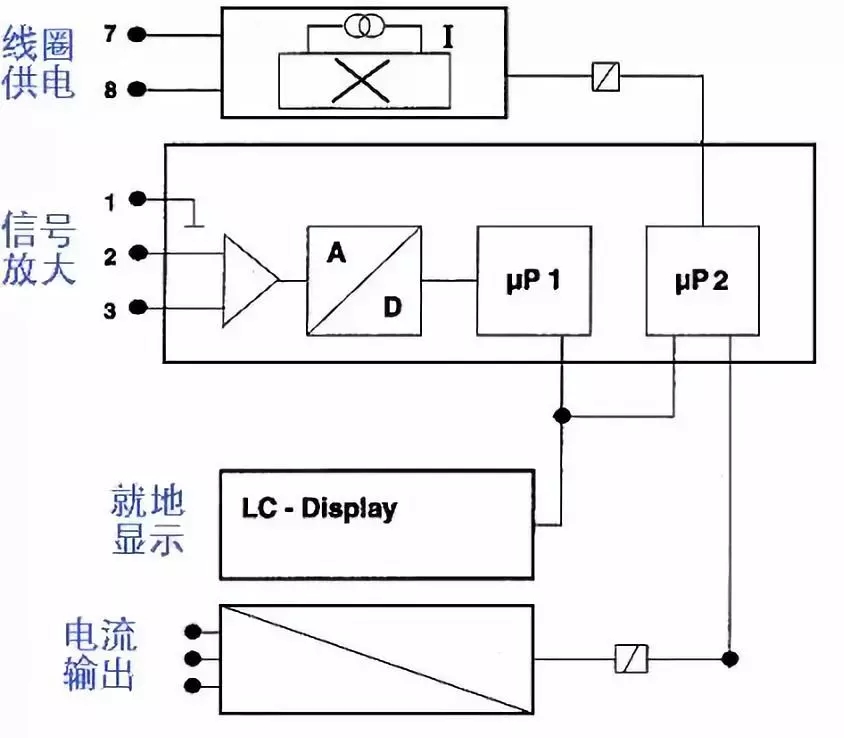

传感器的作用是将流体平均流速转换成电势信号,转换器的作用是给传感器线圈提供电流(产生磁场)、将传感器产生的感应电动势U经过放大等处理转换成流量信号或就地显示。






2 检测






2.1 线圈检测

线圈电阻与仪表规格、口径有关,一般在15---150欧姆之间;线圈与电极、仪表外壳电气上是绝缘的,对于电磁流量计绝缘的概念是大于20 MΩ。

断开与转换器接线后可用万用表检测。

R7、8=15---150Ω

R7、1≥20 MΩ

R7、2≥20 MΩ

R7、3≥20 MΩ

R8、1≥20 MΩ

R8、2≥20 MΩ

R8、3≥20 MΩ

2.2 电极检测

2.2.1当管道内无介质时,电极间绝缘。

R1、2≥20 MΩ

R1、3≥20 MΩ

R2、3≥20 MΩ

2.2.2当管道内有介质时,电极间电阻与仪表口径、介质电导率有关,口径越大电阻越大、电导率越高电阻越小。

对于100mm口径仪表、介质是自来水,电极间的电阻大约是:

R1、2=300---600 kΩ

R1、3=300---600 kΩ

R2、3=300---600 kΩ

请注意它们是相互对称的。






3转换器检测






3.1 线圈供电回路检测

线圈供电通常是“正”、“负”交变的方波恒流源,其电流值大约是±(50---300) mA,不能用万用表直接测量。

可以在有流量时,利用仪表的瞬时流量显示间接检测。

不更改任何接线时仪表有一个瞬时流量值,例如:“+100m3/h”。

将接线端7、8反接,仪表应当显示“-100m3/h”。

将接线端7、8断开,仪表应当显示“0m3/h”。

在供电回路中串联一个二极管,瞬时流量值大约减半。

3.2 放大回路检测

将转换器侧接线端1、2、3用二根导线相互短接,仪表应当显示“0m3/h”。

将转换器侧接线端1、2、3断开,用手(或螺丝刀)分别触碰接线端2、3,仪表会分别显示一个“正的”、或“负的”跳变流量。

3.3 输出回路检测

根据仪表显示的瞬时流量和量程换算出4—20mA电流值,用万用表电流档测量。






4分体型导线检测






断开传感器、转换器连接线,同芯相通、异芯绝缘。






5总结






对于维护检测而言,传感器电气原理上由一对线圈和一对与介质相接触的电极组成。在线圈无外部连线时,与其它任何回路绝缘。请注意万用表测出不绝缘,其回路肯定不绝缘;万用表测出绝缘,其结果未必正确,必要时用兆欧表复测。传感器接线端“1、2、3”在有介质时,具有导通性和对称性。转换器由“线圈供电”、“放大处理”、“就地显示”、“输出回路”组成,重点检测“线圈供电”、“放大处理”



附:电磁流量计最常见故障---电极结垢简易处理方法(仅适用于非防爆场合!)

当电极间电阻R1、2、R1、3、R2、3偏大或不对称时,将传感器2、3号线接到转换器7、8号端约十分钟,恢复正常接线。其原理是:原线圈供电回路对电极供电,在电极表面对介质电解,形成气泡带走结垢。
